蝸輪固定球閥
|

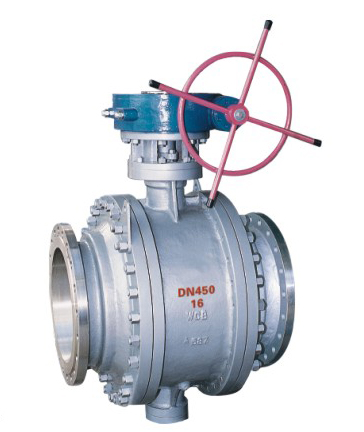

名稱：Q347F蝸輪固定球閥
Q347蝸輪固定球閥兩分式和三段式固定蝸輪固定球閥又稱側裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方面。它的樞軸結構保證了了準確的球體位置。標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。該球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。良科閥門公司具有性能優異，可靠性高，用途廣泛，價格合理等優點，蝸輪固定球閥適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。 |
執行標準：
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
壓力試驗：
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
|
氣密封試驗 |
0.4-0.7 |
||
主要零件材料及性能：
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球體 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
閥 座 |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
||||||
|
墊片 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨齒形墊片 |
||||||
|
閥桿座 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 |
||||||
|
填料 |
聚四氟乙烯PTFE 增強柔性石墨 |
||||||
|
填料壓蓋 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
溫度 |
-29～150聚四氟乙烯 PTFE -29～200加玻纖增強聚四氟乙烯 PTFE+GLASS -29～300對位聚笨 PPL |
||||||
|
介質 |
水 蒸汽 油品 |
硝酸類 |
強氧化介質 |
醋酸類 |
尿素類 |
||
規格主要尺寸：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
|
凸面法蘭 |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
|
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 |
|
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 |
|
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 |
|
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 |
|
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 |
|
|
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 |
|
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 |
|
|
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 |
