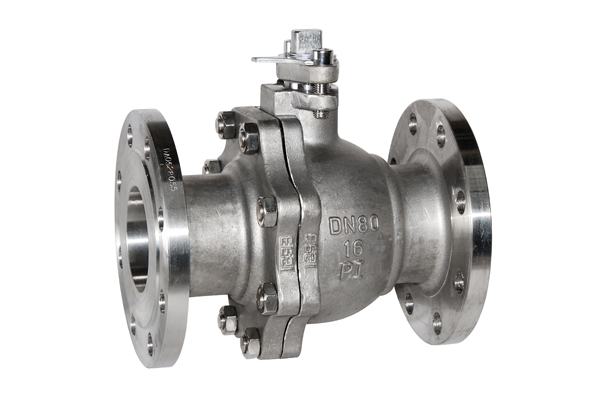

高溫球閥
工作溫度高于100度球閥叫高溫球閥。
高溫球閥的材料是根據用戶的要求來選定。一般情況的選材是：
一.工作溫度在100攝氏度至200攝氏度的球閥，密封材料一般選PPL,閥體材料應
選WCB,閥桿材料應選不銹鐵，球體材料應選一般不銹鋼<201>。
二.工作溫度在250攝氏度至400攝氏度的球閥,密封材料應選硬密封。閥
體材料應選WCB,閥桿材料應選不銹鐵，球體材料應選不銹鋼<碳化>。
三.工作溫度在400攝氏度至550攝氏度的球閥，密封材料應選硬密封。閥體材料應選鉻鉬鋼，球體材料應選鉻鉬鋼，閥桿材料應選鉻鉬鋼。
四.工作溫度在600攝氏度以上的球閥材料如：密封件，閥體，球體，閥桿等一般選取<2520>
五.在一些特定情況還需要根據介質來選材，比如沒有腐蝕性的介質應選WCB碳鋼，有腐蝕性的介質應選不銹鋼。還要根據腐蝕的強弱來選擇<304,316,316L>。
本公司設計不銹鋼高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“良科”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃
|
Q41不銹鋼高溫球閥性能參數:
|
型號
|
公稱壓力
(MPa)
|
強度試驗壓力
(MPa)
|
密封試驗壓
(MPa)
|
適用溫度
(℃)
|
適用介質
|
|
Q41M/F-16P
|
1.6
|
2.4
|
1.8
|
-28～+300 (M/F)
|
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
|
|
Q41M/F-16P
|
2.5
|
3.8
|
2.8
|
-28～+350 (PPN)
|
|
|
不銹鋼高溫球閥主要零部件材料:
|
序號
|
零部件名稱
|
材料
|
|
1
|
閥體
|
球墨鑄鐵、碳素鋼、鑄不銹鋼
|
|
2
|
密封圈
|
(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
|
|
3
|
球
|
不銹鋼
|
|
4
|
填料
|
聚四氟乙烯
|
|
5
|
填料壓蓋
|
QT450－10球墨鑄鐵
|
|
6
|
閥桿
|
碳素鋼、鉻不銹鋼
|
|
7
|
手柄
|
碳鋼
|
|
|
浮動式高溫球閥主要技術參數:
|
型號
|
規格
|
尺寸
|
|
L
|
D
|
D 1
|
D 2
|
z-φd
|
H
|
b
|
|
Q41M/F-16P
|
15
|
130
|
95
|
65
|
45
|
4-14
|
85
|
14
|
|
20
|
150
|
105
|
75
|
55
|
4-14
|
95
|
16
|
|
25
|
160
|
115
|
85
|
65
|
4-14
|
103
|
16
|
|
32
|
180
|
135
|
100
|
78
|
4-18
|
105
|
18
|
|
40
|
200
|
145
|
110
|
85
|
4-18
|
120
|
18
|
|
50
|
230
|
160
|
125
|
100
|
4-18
|
195
|
20
|
|
65
|
290
|
180
|
145
|
120
|
4-18
|
195
|
20
|
|
80
|
310
|
195
|
160
|
135
|
8-18
|
215
|
22
|
|
100
|
350
|
215
|
180
|
155
|
8-18
|
253
|
24
|
|
