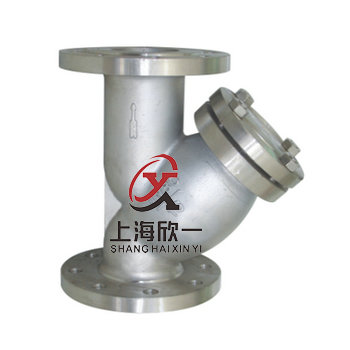

不銹鋼法蘭Y型過濾器
一.概述：
Y型過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。
二.工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
三.零件材料：
|
殼體材質 |
碳鋼WCB、 黃銅B62 |
不銹鋼304、316、316L |
|
濾框?yàn)V網材質 |
不銹鋼304、316、316L |
|
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
|
|
防爆級別 |
BS5501: IIA、IIB、IIC |
|
|
環境溫度(℃) |
-30~380 |
-80~450 |
|
公稱壓力(MPa) |
0.6~5.0(150Lb~600Lb) |
|
|
過濾精度(目/in) |
10~300 |
|
四.連接尺寸：
|
通徑DN |
L |
D |
D1 |
H2 |
B |
f |
n-φ |
|
15 |
150 |
95 |
65 |
70 |
14 |
2 |
4-φ14 |
|
20 |
150 |
105 |
75 |
70 |
14 |
2 |
4-φ14 |
|
25 |
160 |
115 |
85 |
80 |
14 |
2 |
4-φ14 |
|
32 |
180 |
135 |
100 |
90 |
16 |
3 |
4-φ18 |
|
40 |
200 |
145 |
110 |
100 |
16 |
3 |
4-φ18 |
|
50 |
220 |
160 |
125 |
130 |
16 |
3 |
4-φ18 |
|
65 |
250 |
180 |
145 |
165 |
18 |
3 |
4-φ18 |
|
80 |
280 |
195 |
160 |
195 |
20 |
3 |
8-φ18 |
