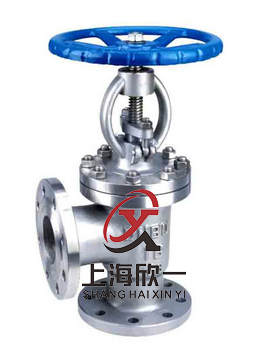

不銹鋼角式截止閥
閥門標準：GB 12220
供貨標準：GB/T12252
設計與制造：GB12233/GB 12235
結構長度：GB 12221/JB96（長系列）、GB78/JB79（GB、HG、SH）
壓力試驗：GB/T 13927
角式截止閥的出口為90度直角狀，廣泛適用于各種高壓場合。它的原理構造是通過閥瓣沿流體的中心線作直線運動。以閥瓣做為角式截止閥的的啟閉件，啟閉件形狀為塞形，密封面呈平面或錐面。
角式截止閥外形尺寸：
| 公稱通徑DN | NPT | L | D | D1 | D2 | f | b | z-φd | Do | H1 | H2 | 重量 |
| 15 | 1/2" | 90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 |
| 20 | 3/4" | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.5 |
| 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 275 | 8.5 |
| 32 | 2 1/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
| 40 | 2 1/2 | 115 | 145 | 110 | 85 | 2 | 18 | 4-φ18 | 140 | 290 | 325 | 14 |
| 50 | 2 | 125 | 160 | 125 | 100 | 2 | 20 | 4-φ18 | 160 | 300 | 335 | 19 |
| 65 | 2 1/2 | 145 | 180 | 145 | 120 | 2 | 20 | 4-φ18 | 180 | 355 | 400 | 27 |
| 80 | 3 | 155 | 195 | 160 | 135 | 2 | 22 | 4-φ18 | 240 | 400 | 450 | 42 |
| 100 | 4 | 175 | 215 | 180 | 155 | 2 | 24 | 8-φ18 | 240 | 455 | 495 | 50 |
| 125 | 5 | 200 | 245 | 210 | 185 | 2 | 26 | 8-φ18 | 280 | 530 | 560 | 64 |
| 150 | 6 | 240/225 | 280 | 240 | 210 | 2 | 28 | 8-φ23 | 320 | 605 | 650 | 85 |
| 200 | 8 | 275 | 335 | 295 | 265 | 2 | 30 | 8-φ23 | 360 | 650 | 770 | 155 |
|
