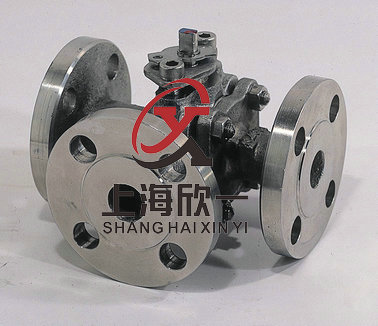

不銹鋼三通T型球閥
一、用途和性能規范
本不銹鋼三通球閥適用于工作溫度≤150℃的水、蒸汽或油類介質的管路上，用來轉換流向及接通或截?cái)嗦分薪橘|(zhì)。
二、作用原理及結構說明
不銹鋼閥門結構為法蘭連接，體積外形小，流體阻力小，流量大，轉換方向快等優點。本球閥有四只密封圈，因此球體旋轉任何一個方向都具有可靠的密封性，并可調節密封圈的位置，達到所需目的。而本球閥以聚四氟乙烯(塑料王)為密封材料，所以密封性能好而穩定，維修方便，開啟和關閉只要旋轉手柄90’便可轉換任何流體方向。
一、主要性能規范
|
型 號 |
公稱壓力 |
試驗壓力Ps(MPa) |
工作壓力 |
工作溫度 (℃) |
適用介質 |
|
|
PN(MPa) |
液體密封 |
殼體強度 |
密封氣體 |
|||
|
Q45F-16C/16P/16R |
1．6 |
1．76 |
2．4 |
0．6 |
≤150℃ |
C類適用：油、水、蒸汽等 |
|
Q45F-25C/25P/25R |
2．5 |
2．75 |
3．75 |
0．6 |
≤150℃ |
P類適用：弱腐蝕性介質 |
|
Q45F-40C/40P/40R |
4．0 |
4．4 |
6．4 |
0．6 |
≤150℃ |
R類適用：腐蝕性介質，硝酸類 |
|
零 件 名 稱 |
閥 體 |
球體、閥桿 |
密 封 圈 |
|
Q45F-16C、Q45F-25C、Q45F-40C |
WCB |
2Crl3 |
聚四氟乙烯(F4)或 |
|
Q45F-16P、Q45F-25P、Q45F-40P |
ZG0Crl8Ni9 |
0Crl8Ni9 |
增強聚四氟乙烯 |
|
Q45F-16R、Q45F-25R，Q45F-40R |
ZGOCrl8Ni12M02 |
0Crl8Nil2M02 |
三、主要外形尺寸 、連接尺寸
|
型號 |
公稱通徑 |
尺 寸 |
||||||||||||
|
DN |
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
||||
|
|
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|||
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4 — 14 |
110 |
130 |
||||
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
||||
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
||||
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
||||
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-18 |
182 |
240 |
||||
|
65 |
260 |
130 |
180 |
145 |
120 |
18 |
3 |
4-18 |
193 |
270 |
||||
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
||||
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
||||
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
||||
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
||||
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
||||
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
||||
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |
||||
|
