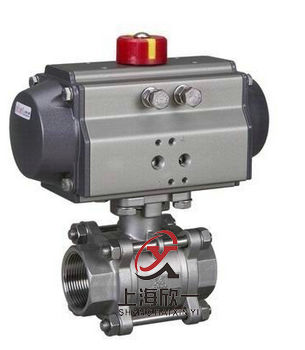

氣動不銹鋼螺紋球閥
氣動內螺紋球閥產品簡介
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟?；匦牌餍盘?hào)燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。定位器可調節閥門管道流量。
氣動內螺紋球閥主要技術參參數
閥體形式
內螺紋精鑄閥體
公稱通徑
DN6～100mm
公稱壓力
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
連接形式
管螺紋(G)、錐螺紋(NPT)
閥蓋形式
一體式
壓蓋型式
壓帽擰緊式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式
O型球型閥芯
流量特性
快開特性
執行器型號
GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力
0.4～0.7MPa
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
環境溫度
-20～+90℃
作用形式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
可配附件
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
氣動內螺紋球閥主要性能參數
公稱通徑DN(mm)
6
8
10
15
20
25
32
40
50
65
80
100
允許壓差(MPa)
≤ 公稱壓力
動作范圍
0～90°
泄露量Q
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
基本誤差
帶定位器：小于全行程的±2%
回差
帶定位器：小于全行程的2%
試驗壓力(Mpa)
公稱壓力(Mpa)
壓力級(class)
JIS(K)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
強度試驗
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封試驗
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
氣密試驗
0.5～0.7
上海欣一閥門產品氣動內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
