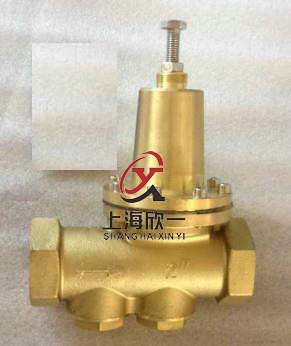

Y11X型(200P)直接作用薄膜式水用減壓閥
一、Y11X型(200P)直接作用薄膜式水用減壓閥產品概述
Y11X型(200P)減壓閥是直接作用薄膜式彈簧減壓閥。主要由閥座、閥瓣、膜片、調節彈簧等零件組成。通過調節調節螺栓調定彈簧壓力設定出口壓力，利用膜片傳感下游壓力變化，驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。
該閥是一種直接作用式可調減壓閥，采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其他清水系統中。在一定的流量范圍內可控制該閥出口壓力為一相對固定值。該閥體內附有內置式濾網，可方便整體安裝作業，避免雜物堵塞。
本產品調壓、穩壓動作平穩，適用于水、油及非腐蝕性液體介質的管路。
二、Y11X型(200P)直接作用薄膜式水用減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.09-0.8 |
0.1-1.2 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
|
滲漏量 |
0 |
|
|
工作溫度 |
0℃-80℃ |
|
三、Y11X型(200P)直接作用薄膜式水用減壓閥主要零部件材料表
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
銅合金 |
|
閥座 |
H62 |
|
閥瓣 |
H62 |
|
閥桿 |
H62 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
|
過濾器 |
不銹鋼 |
四、Y11X型(200P)直接作用薄膜式水用減壓閥主要流量系數表(Cv)
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|
Cv |
0.5 |
0.6 |
1.2 |
1.8 |
3.0 |
5.0 |
五、Y11X型(200P)直接作用薄膜式水用減壓閥主要外形連接尺寸表
|
DN |
G |
L |
H1 |
H |
D |
|
15(1/2") |
G1/2" |
112 |
40 |
150 |
75 |
|
20(3/4") |
G3-4" |
140 |
55 |
190 |
90 |
|
25(1") |
G1" |
140 |
55 |
195 |
90 |
|
32(1-1/4") |
G1-1/4" |
165 |
55 |
212 |
98 |
|
40(1-1/2") |
G1-1/4" |
190 |
55 |
215 |
98 |
|
50(2") |
G2" |
200 |
65 |
265 |
120 |
六、Y11X型(200P)直接作用薄膜式水用減壓閥主要結構圖
|
