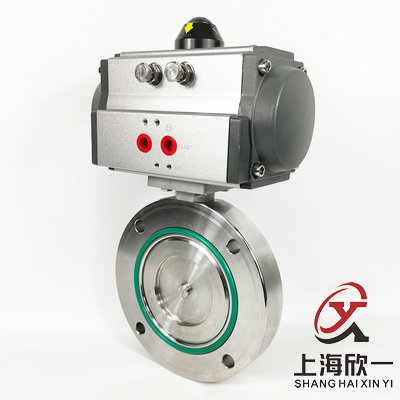

氣動真空蝶閥
一、產品概述
氣動高真空蝶閥GIQ是由角行程氣動執行器及蝶閥閥體組成，GIQ氣動真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。氣動真空蝶閥適用 介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。
二、特點：
GIQ型氣動高真空蝶閥通常把帶有密封槽的法蘭連接到長期處于真空狀態的一段，而法蘭另一面連接在經常放大器一側，正向使用蝶閥，有利于增加閥板的密封力。真空密封連接可分靜密封和動密封。當氣動高真空蝶閥以柔性密封連接時在真空橡膠時，是采用放氣量較小的真空橡膠制成的厚壁管；多用于口徑小于50mm的機械真空泵入口處與被抽氣的管道相連接，借以減少機械泵工作時產生的振動對真空系統的影響。當然也可以用于連接在玻璃管，金屬管及其他相關的元件的連接上。橡膠管與被連接件之間的連接是通過特制的管接頭實現的。
適用場景:
GIQ 氣動對夾式蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
三、主要技術參數
|
零件名稱 |
閥體和蝶板 |
構件 |
密封墊（閥體、蝶板） |
|
材料 |
碳素鋼（鍍鎳） |
2Cr13 |
丁腈橡膠 |
|
不銹鋼 |
不銹鋼 |
丁腈橡膠/氟橡膠 |
四、主要外形及連接尺寸
|
型號 |
通徑 |
OD |
OB |
H |
A |
L |
W |
n—C |
|
GIQ-50 |
50 |
110 |
90 |
210 |
26 |
168 |
92 |
4-9 |
|
GIQ-63 |
63 |
130 |
110 |
220 |
32 |
|||
|
GIQ-80 |
80 |
145 |
125 |
252 |
204 |
105 |
8-9 |
|
|
GIQ-100 |
100 |
165 |
145 |
262 |
||||
|
GIQ-125 |
125 |
200 |
175 |
278 |
35 |
8-11 |
||
|
GIQ-150 |
150 |
225 |
200 |
336 |
268 |
140 |
||
|
GIQ-200 |
200 |
285 |
260 |
388 |
45 |
298 |
165 |
12-11 |
|
GIQ-250 |
250 |
335 |
310 |
458 |
50 |
458 |
200 |
|
|
GIQ-300 |
300 |
425 |
395 |
560 |
55 |
525 |
206 |
12-14 |
|
GIQ-400 |
400 |
510 |
480 |
640 |
60 |
532 |
226 |
16-14 |
|
GIQ-500 |
500 |
600 |
565 |
788 |
80 |
742 |
325 |
12-18 |
|
GIQ-600 |
600 |
710 |
670 |
880 |
100 |
860 |
380 |
12-21 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
