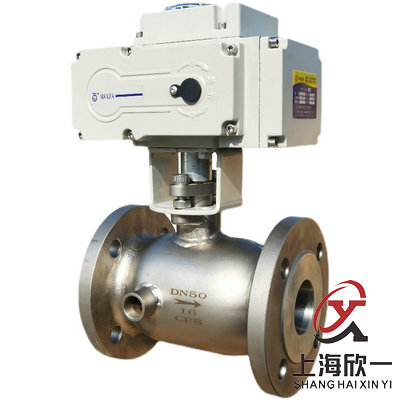

電動保溫球閥
一、產品概述
BQ941電動保溫球閥是采用高精度電動執行機構與直通式夾套保溫球閥組成，其具有良好的保溫保冷特性，且電動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。電動執行器采用一體化結構，內置伺服系統，無須另配伺服放大器，可輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。保溫夾套電動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構，因而保溫夾套電動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
二、主要技術參數
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|||||||||||
|
閥體形式 |
法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體 |
|||||||||||
|
連接形式 |
法蘭式、對夾式 |
|||||||||||
|
閥芯形式 |
"O"型球形閥芯 |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露) |
|||||||||||
|
基本誤差 |
±1% |
|||||||||||
|
回差 |
±1% |
|||||||||||
|
死區 |
≤1%(可調) |
|||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||
|
配置執行機構 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程電動執行機構 |
|||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
|||||||||||
三、執行機構
|
執行器型號 |
CHR、3810R、DZW、HQ、PSQ |
|
主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 |
|
|
環境溫度：-25～+70℃、環境濕度：≤95% |
|
