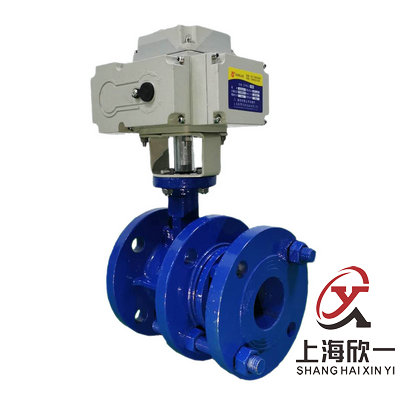

電動伸縮蝶閥
一、產品概述
電動伸縮蝶閥是由引進型電動執行器和伸縮蝶閥裝配組成，電動伸縮法蘭蝶閥配用的執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動伸縮蝶閥適用于溫度≤90℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。電動伸縮蝶閥其主要特點如下：
（1）設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
（2）電動伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
（3）密封部位可調節更換、密封性能可靠等特點。
二、性能規范
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃ |
|||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
三、主要外形及連接尺寸
|
公稱 |
外形尺寸(參考值) |
法蘭尺寸和螺栓孔尺寸(標準值) |
|||||||||||||||
|
高度 |
結構長度L |
執行器寬度 |
0.6MPa |
1.0MPa |
1.6MPa |
||||||||||||
|
毫米 |
H |
H1 |
最大 |
最小 |
標準 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
50 |
80 |
440 |
186 |
156 |
171 |
250 |
255 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
|
65 |
95 |
445 |
190 |
160 |
175 |
250 |
255 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
|
80 |
98 |
476 |
198 |
166 |
182 |
250 |
255 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
|
100 |
114 |
504 |
228 |
188 |
208 |
250 |
255 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
|
125 |
128 |
550 |
240 |
201 |
220 |
250 |
255 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
|
150 |
139 |
652 |
240 |
206 |
226 |
300 |
315 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
|
200 |
174 |
732 |
265 |
219 |
242 |
300 |
315 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
|
250 |
215 |
823 |
295 |
240 |
267 |
300 |
315 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
|
300 |
245 |
877 |
308 |
254 |
282 |
300 |
315 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
|
350 |
270 |
932 |
327 |
272 |
300 |
300 |
315 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
|
|
400 |
305 |
1047 |
368 |
308 |
338 |
300 |
315 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
|
|
