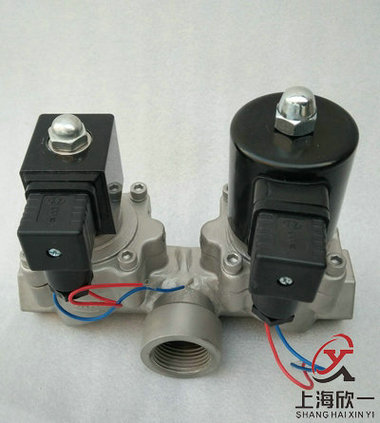

二位三通電磁閥

商品詳情

商品詳情

一、簡介：

二位三通電磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。廣泛應用于景觀噴泉、船舶重工、石油化工、給排水、清洗設備、水廠、管道介質自動化控制等領域。

二、主要技術參數：

產品名稱：	二位三通電磁閥
產品型號：	XYST-L
規格尺寸：	DN1-100mm
原理結構：	活塞式
控制方式：	一進兩出、一進一出、兩進一出
閥體材質：	鑄鋼、不銹鋼304、316
閥芯材質：	不銹鋼304
壓力范圍：	0-1.6Mpa
溫度范圍：	（--200、-100、-50）～（+120、+200、+250+350）℃
工作環境溫度：	-10-+50℃ -40-+80℃
線圈工作溫度：	<+50℃、<+85℃
適用介質：	氣、水、油、蒸汽、燃氣、腐蝕性流體
電源電壓：	DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V； AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接線方式：	接線座式、引線式、插頭式
介質粘度：	小于50CSt （大于50時需定制）
連接方式：	內螺紋、外螺紋、卡套
泄漏量：	零
備注：	特殊型可定制

三、性能特點：

1，電磁閥閥芯均為不銹鋼材料、活塞式結構，抗動作疲勞性強。

2，活塞環設計結構更有科學性，采用特殊材料制造，不會被介質中的雜質卡死，

動作密封性能高、壽命長。

3，金屬活塞與金屬閥腔不產生直接摩擦，不會被卡住，閥體的安裝方向無限制。

4，專制線圈，線圈不易燒毀。

5，合理的密封材料和結構，密封性能更好。

6，長期停止動作后重新啟動，動作同樣靈敏。

7，接口尺寸通常為國家或國際標準，客戶可定制特殊接口。

8，使用常規產品壽命長達100萬次以上。

9，一種具有外套型密封活塞環和具有高性能組合型密封活塞環的電磁閥。

四、工作原理：

一進一出：常閉式：當線圈通電時，2通向1，1與3關閉。
當線圈斷電時，2與1關閉，1通向3。
常開式：當線圈通電時，3與1關閉，1通向2。
當線圈斷電時，3通向1、1與2關閉。
一進二出：當線圈通電時，1通向2，1與3關閉。
當線圈斷電時，1與2關閉，1通向3。
二進一出：當線圈通電時，2通向1，3與1關閉。
當線圈斷電時，2與1關閉，3通向1。

注意：

二進一出工作原理的閥兩進口端壓力不相等時，需加止回閥。

五、安裝與維護

1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。

2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。

3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線

4、電磁閥安裝前應將管路內部清洗干凈。

5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。

6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。

7、電磁閥水平安裝最佳，(線圈在上)。

8、非電氣人員不得拆卸電磁閥電氣部件。

六、常見故障診斷及處理

1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。

2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除

3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
