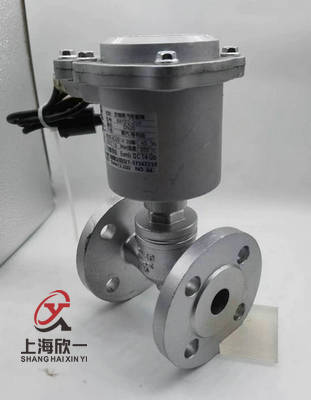

BZBSF防爆不銹鋼電磁閥
BZBSF防爆不銹鋼電磁閥是工業過程自動化控制系統用的執行器.它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織,印刷,化工,塑料,橡膠,制藥,食品,建材,機械,電器,表面處理等生產和拉研部門以及浴室,食堂,空調等人們?nèi)粘Ｉ钤O(shè)施中.BZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制.BZBSF系列電磁閥主要用于腐蝕氣體,超凈氣等氣體介質控制。
公稱通徑：DN15-500mm
壓力范圍：0-1.6MPa
介質溫度：-20-200℃
閥體材料：不銹鋼
功能選項：防爆、常閉、常開、信號反饋
一、技術參數
|
操作方式 |
常閉 |
通電打開、斷電關閉 |
||||||||
|
常開 |
通電關閉、斷電打開（型號后加“K”表示） |
|||||||||
|
參數↓型號→ |
BZBSF-1·BZBSF-2 |
|||||||||
|
介質溫度 |
1型：≤60℃·2型：≤200℃ |
|||||||||
|
使用介質 |
1型 |
水、柴油、汽油、煤油、空氣、真空、煤氣等常溫液體或氣體 |
||||||||
|
2型 |
蒸汽、熱水、熱油、熱空氣等高溫液體或氣體 |
|||||||||
|
通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
||||
|
連接尺寸（G） |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
||||
|
壓力（MPa） |
0~1.6 |
|||||||||
|
功率 |
AC：40W、DC：45W |
|||||||||
|
電壓偏差 |
允許波動±10% |
|||||||||
|
材料 |
閥體 |
不銹鋼 |
||||||||
|
密封 |
丁晴像膠NBR·氟像膠FKM·聚四氟乙烯PTFE |
|||||||||
|
環境溫度 |
-20~60℃ |
|||||||||
|
連接方式 |
法蘭 |
|||||||||
|
電氣連接 |
接線盒電纜插座，防護等級IP65 |
|||||||||
|
使用電壓 |
AC220V 50Hz/60Hz、DC24V·其余根據要求 |
|||||||||
|
特殊選配 |
BZBSF防爆電磁閥 |
ZBSF-X信號反饋 |
ZBSF-S手動功能 |
|||||||
|
防爆等級： ExmI/IIT4(澆封型)、dIIBT4 |
反饋電磁閥啟閉狀態及介質流動情況的開關信號 |
手動開啟、關閉節省旁通 |
||||||||
|
安裝提示 |
線圈豎直向上 |
|||||||||
|
備注 |
DN32~50完全打開或關閉，至少需要0.05MPa壓差 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
二、產品特點
·分布直動膜片式
·空軍、海軍配套產品
·活塞結構、經久耐磨
·動作響應迅速，高頻率
·工作壓力范圍廣：-0.1Mpa、1.6Mpa、2.5Mpa、4.0Mpa
·德國工藝，出口系列，品質可靠

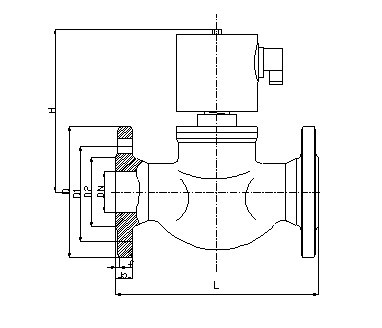

三、安裝尺寸
|
通徑DN |
L |
H |
D |
D1 |
n-d |
|
15 |
115 |
200 |
95 |
65 |
4-φ14 |
|
20 |
115 |
210 |
105 |
75 |
4-φ14 |
|
25 |
126 |
210 |
115 |
85 |
4-φ14 |
|
32 |
150 |
225 |
140 |
100 |
4-φ18 |
|
40 |
160 |
250 |
150 |
110 |
4-φ18 |
|
50 |
190 |
270 |
158 |
125 |
4-φ18 |
備注：常開閥高度=H+30mm，其它尺寸相同。
說明：介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。
網站：http://xabyf.cn/ 關鍵詞：水用電磁閥、不銹鋼電磁閥、蒸汽電磁閥
三、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
