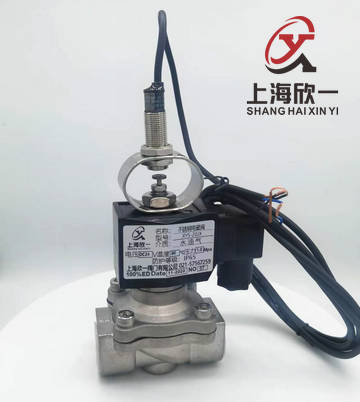

水用帶信號電磁閥
二、主要技術參數：
| 產品名稱： | 帶信號水用電磁閥 |
| 產品型號： | XYS-X |
| 規格尺寸： | DN1-1100mm |
| 原理結構： | 膜片式、活塞式. |
| 控制方式： | 常開、常閉、自保持 |
| 閥體材質： | 鑄鋼、不銹鋼304、316 |
| 閥芯材質： | 不銹鋼304 |
| 壓力范圍： | 0-1.0mpa、0-1.6mpa、0.05-2.5mpa等等 |
| 溫度范圍： | （--200、-100、-50）～（+120、+200、+250+350）℃ |
| 工作環境溫度： | -10-+50℃ -40-+80℃ |
| 線圈工作溫度： | <+50℃、<+85℃ |
| 適用介質： | 氣、水、油、蒸汽、燃?xì)狻⒏g性流體 |
| 電源電壓： |
DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
|
| 接線方式： | 接線座式、引線式、插頭式 |
| 介質粘度： | 小于50CSt （大于50時需定制） |
| 連接方式： | 法蘭、內螺紋、外螺紋、卡套 |
| 泄 漏 量： | 零 |
| 備 注： | 特殊型可定制 |
三、工作原理：
1、直動式膜片結構，開啟迅速，無壓力啟動，使用范圍廣，常用于壓力在PN1.6MPa以內，口徑在DN50以內的規格。
2、先導式二次開閥結構，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，管路打開。多用于口徑大、壓力不穩定等場合，
四、結構原理：
當閥打開時，信號公共線和開信號線接通
當閥關閉時，信號公共線和關信號線接通
帶閥位信號反饋功能電磁閥是為了實現遠程自動化控制，在控制室內隨時能觀測出電磁閥是否處于正常工作狀態，而開發的一款多功能
電磁閥，它是基于閥本身集成了閥位信號反饋器，由PLC系統自動化控制，在電磁閥的打開和關閉都會反饋給PLC系統一個電源開或關
的信號，監測出電磁閥的當前工作狀態，該閥位信號反饋電磁閥可長期運用在遠程的自動化控制上。
五、安裝注意事項：
1、安裝前應參閱該產品的說明書,是否符合你的使用要求。
2、管路使用之前應沖洗干凈,介質不清潔的應安裝過濾器,以防止雜質妨礙閥門的正常工作。
3、長時間停用后的電磁閥,應排清凝結物后方便使用;拆洗時各零件要按順序放好再恢復原狀裝好。
4、電磁閥一般是單向工作的,不能反裝,閥上箭頭是管路流體的運動方向,必須保持一致。
5、電磁閥在結冰場所重新工作時應加熱處理,或設置保溫措施。
6、電磁閥安裝一般閥體水平,線圈垂直向上,有部分產品可以任意安裝,但在條件允許時最好垂直,以增長使用壽命。
7、電磁線圈引出線(連接器)連接好后,應確認是否牢固,聯接電器元件觸點不應抖動,松動將引起電磁閥不工作。連續要生產工作的電磁閥,最好采用旁路,便于檢修,不影響生產。
|
