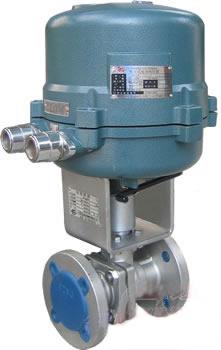

電動防爆球閥

商品詳情

  • 【產品用途】
    電動防爆球閥構造簡單由防爆型電動執行器（防爆等級為ExdIIBT4也可以做ExdIICT6）和球閥等幾個零部件組成。擁有體積小、重量輕、安裝尺寸小，驅動力矩小，壓力調節，操作簡單敏捷等特點。輸入4-20mA信號及220VAC電源即可控制運轉，旋轉90°即可快速啟閉，開關迅速。廣泛應用于石油化工，冶金、輕工等工業自控領域?qū)怏w、液體輸送管道中介質的切斷或流通。

    【產品特點】
    1：采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。
    2：體積小巧合理、驅動扭矩小，操作簡單性能可靠等優點。
    3：適用于密封要求嚴格的開關和切斷管道介質的工藝場合和流體控制系統。

    【電動執行結構】
    1：電源：電機為380V三相交流電，控制線電壓220V/50Hz；遠程控制電壓24VDC。
    2    ：環境溫度：-20—+60℃
    3    ：相對溫度：≤90%(25℃時）
    4    ：普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。
    5：防護等級：戶外型和防爆型為IP55。
    6    ：工作制：為短時10分鐘
    【性能參數】
    公稱通徑 mm 15 20 25 32 40 50 80 100
    額定流量系數Kv 20 38 72 110 170 270 510 940
    公稱壓力 MPa 1.0；1.6；6.4
    額定轉角 ° 0～90
    流量特性 快開
    介質溫度 ℃ -20～120
    閥體材質 HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
    球體材質 1Cr18Ni9；0Cr18Ni12Mo2Ti
    配執行機構型號 PN10、16 361RSA-05
    341RSA-05         		361RS(X)B-10
    341RS(X)B-10         		361RSC-30
    341RSC-30
    PN64 361RS(X)B-10
    341RS(X)B-10         		361RSC-30
    341RSC-30         		361RSD-150
    341RSD-150

    CHQ系列技術參數

    型號 最大輸出扭距 動作
    時間
    60/50HZ         		最大
    軸徑         		電機
    F級         		額定電流（A）50HZ 手輪
    轉數         		重量
    單相 三相
    N·m 90° mm W 110V 220V 380V 440V N kg
    CHQ-008 80 13/16 φ20 15 1.20 0.45 N/A N/A 10 7.4
    CHQ-015 150 21/25 φ22 40 1.65 0.88 0.31 0.30 11 13
    CHQ-020 200 21/25 φ22 40 1.67 0.89 0.31 0.30 11 13
    CHQ-030 300 26/31 φ35 40 1.85 0.92 0.35 0.34 13.5 23
    CHQ-050 500 26/31 φ35 90 3.60 1.55 0.59 0.58 13.5 24
    CHQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5 24
    CHQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5 29
    CHQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5 29
    CHQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5 78
    CHQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5 78

    PN16電動防爆球閥外形尺寸

    公稱通徑 L D D1 H1 H2 H3 D2
    15 112 95 65 48.5 120 322 260
    20 120 105 75 51.5 120 325 260
    25 128 115 85 55 120 333 260
    32 150 135 100 67.5 155 427 290
    40 170 145 110 72.5 155 448 290
    50 180 160 125 72.5 155 456 290
    80 200 195 160 100 165 535 380
    100 230 215 180 110 165 568 380
    125 356 245 210 152 165 635 380
    150 394 280 240 170 165 700 380
    200 457 335 295 300 120 860 520
