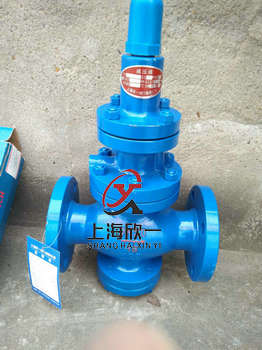

YT43H/Y型高靈敏度大流量蒸汽減壓閥
一、YT43H/Y型高靈敏度大流量蒸汽減壓閥產品概述
YT43H/Y型高靈敏度大流量蒸汽減壓閥屬于先導式活塞減壓閥。由主閥和導閥兩部分組成，主閥主要由閥座、閥瓣、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構，改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。
本產品主要用于蒸汽管路，適用于流量變化大，進口壓力變化大的蒸汽管路。
二、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要零部件材料表
|
零件名稱 |
零件材料 |
|
閥體、閥蓋、底蓋 |
WCB |
|
閥座、閥瓣 |
2Cr13 |
|
缸套、活塞 |
鋁鐵鑄銅 |
|
膜片 |
1Cr18Ni9Ti |
|
導閥座、導閥桿 |
2C13 |
|
主閥彈簧 |
50CrVA |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
三、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要技術參數表
|
公稱壓力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(MPa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
|
密封進口壓力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高進口壓力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(MPa) |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
|
壓力特性偏差(MPa) |
GB12246-1989 |
|||||
|
流量特性偏差(MPa) |
GB12246-1989 |
|||||
|
最小壓差(MPa) |
0.07 |
0.1 |
0.15 |
0.3 |
0.5 |
0.8 |
|
滲漏量 |
GB12245-1989 |
|||||
*：殼體試驗不包括膜片、閥蓋
四、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要流量系數（Cv）
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
24 |
30 |
50 |
85 |
130 |
190 |
300 |
480 |
680 |
925 |
1150 |
1900 |
五、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要外形尺寸表（近似值）(PN1.6-4.0)
|
公稱通徑DN |
外形尺寸 |
|||
|
L |
H |
H1 |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
265 |
85 |
|
20 |
160 |
180 |
265 |
85 |
|
25 |
180 |
200 |
280 |
95 |
|
32 |
200 |
220 |
280 |
95 |
|
40 |
220 |
240 |
290 |
105 |
|
50 |
250 |
270 |
300 |
130 |
|
65 |
280 |
300 |
315 |
145 |
|
80 |
310 |
330 |
330 |
170 |
|
100 |
350 |
380 |
405 |
200 |
|
125 |
400 |
450 |
450 |
225 |
|
150 |
450 |
500 |
485 |
265 |
|
200 |
500 |
550 |
570 |
290 |
|
250 |
650 |
640 |
325 |
|
|
300 |
800 |
740 |
360 |
|
|
350 |
850 |
810 |
395 |
|
|
400 |
900 |
950 |
430 |
|
|
500 |
950 |
1080 |
500 |
|
六、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要外形尺寸表（近似值）(PN6.4-16.0)
|
公稱通徑DN |
外形尺寸 |
|||
|
L |
H |
H1 |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
280 |
100 |
|
20 |
180 |
200 |
280 |
100 |
|
25 |
200 |
220 |
300 |
115 |
|
32 |
220 |
230 |
300 |
115 |
|
40 |
240 |
240 |
315 |
130 |
|
50 |
270 |
300 |
340 |
135 |
|
65 |
300 |
340 |
355 |
150 |
|
80 |
330 |
360 |
370 |
175 |
|
100 |
380 |
450 |
205 |
|
|
125 |
450 |
510 |
235 |
|
|
150 |
500 |
555 |
275 |
|
|
200 |
550 |
640 |
300 |
|
|
250 |
650 |
720 |
335 |
|
|
300 |
800 |
830 |
375 |
|
|
350 |
850 |
880 |
410 |
|
|
400 |
900 |
1020 |
445 |
|
|
500 |
950 |
1080 |
515 |
|
七、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
|
