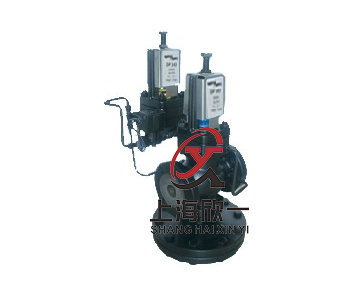

DPP17E雙導閥型隔膜式減壓閥
一、DPP17E雙導閥型隔膜式減壓閥產品概述
DPP17E雙導閥型隔膜式減壓閥是吸收和消化歐洲先進技術而研制開發成功的新型導閥型隔膜式高靈敏度減壓閥，在DP17導閥型隔膜式減壓閥的基礎上新增導閥、電磁閥等結構。附加安裝一個導閥，使得當需要時減壓閥把壓力降的更低。高壓力導閥裝在主閥體上，降低壓力導閥裝主閥一側。通過電磁閥在二者之間切換。DPP17EE又附加了一只電磁閥，使主閥能被遠程信號打開或關閉。常用規格有DN15∽150,PN1.6/2.5MPa,使用工作溫度≤190℃,壓力調節范圍0.02∽1.7MPa。
二、DPP17E雙導閥型隔膜式減壓閥主要技術參數
|
公稱壓力 |
PN25 |
|
|
PMA最高允許壓力 |
25bar g @ 120℃ |
|
|
TMA最高允許溫度 |
232℃ |
|
|
TMI最低允許溫度 |
-10℃ |
|
|
PMO最大工作壓力* |
10bar g |
|
|
TMO最大工作溫度 |
190℃ |
|
|
|
||
|
TMIO最低工作溫度 |
0℃ |
|
|
出口壓力范圍 |
0.2-1.7 |
|
|
最高冷態測試壓力 |
38bar g |
|
三、DPP17E雙導閥型隔膜式減壓閥主要零部件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
膜片 |
316 |
|
調節彈簧 |
60Si2Mn |
|
主閥彈簧 |
50CrVA |
四、DPP17E雙導閥型隔膜式減壓閥主要流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
2.8 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
45.5 |
60.1 |
93.3 |
146 |
186 |
五、DPP17E雙導閥型隔膜式減壓閥主要外形尺寸及連接尺寸
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
六、DPP17E雙導閥型隔膜式減壓閥主要性能指標
|
|
注意：該系列產品的調節彈簧有兩種顏色：紅色和灰色，對應的調節壓力范圍是： 紅色：0.2-1.7bar g?；疑?6.0-24.0bar g。 |
七、DPP17E雙導閥型隔膜式減壓閥主要結構圖
|
上海欣一閥門有限公司(http://xabyf.cn)是蒸汽電磁閥及水用電磁閥廠家，專供蒸汽電磁閥，水用電磁閥，高壓電磁閥，高溫電磁閥，不銹鋼電磁閥，不銹鋼蒸汽電磁閥，水用高壓電磁閥，蒸汽防爆電磁閥等蒸汽電磁閥，水用電磁閥系列，其是一家集生產、科研、開發和銷售為一體，主要經營閥門、水泵的現代化閥門企業。 |
|
聯系我們 經銷熱線：021-57567259
|
|
快速鏈接 |
區域：示意該產品禁用。
區域：主閥膜片材質強度決定了該產品禁用。
