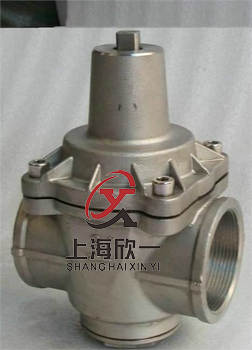

Yz11X型直接作用薄膜式支管減壓閥
一、Yz11X型直接作用薄膜式支管減壓閥產品概述
Yz11X型減壓閥是直接作用式薄膜彈簧減壓閥，主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
該閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
二、Yz11X型直接作用薄膜式支管減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.1-0.4 |
0.1-0.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12245-2005 |
|
|
流量特性偏差(Mpa)△P2G |
GB12245-2005 |
|
|
滲漏量 |
0 |
|
|
工作溫度 |
0℃-80℃ |
|
*：殼體試驗不包括膜片、頂蓋
三、Yz11X型直接作用薄膜式支管減壓閥主要零部件材料表
|
零件名稱 |
零件材料 |
|
閥體 |
銅合金 |
|
閥蓋 |
銅合金 |
|
閥瓣 |
銅合金 |
|
O形圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
|
調節螺栓 |
2Cr13 |
四、Yz11X型直接作用薄膜式支管減壓閥主要流量系數表（Cv）
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|
Cv |
1 |
2 |
3 |
5 |
8 |
14 |
五、Yz11X型直接作用薄膜式支管減壓閥主要外形尺寸表（PN1.6-4.0）
|
DN |
G |
L |
H |
H1 |
|
|
P2*≤0.55MPa |
P2*≤0.8MPa |
||||
|
15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
|
20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
|
25(1") |
G1" |
90 |
3 |
115 |
46 |
|
32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
|
40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
|
50(2") |
G2" |
140 |
175 |
195 |
75 |
*：P2表示出口壓力
六、Yz11X型直接作用薄膜式支管減壓閥主要結構圖
|
