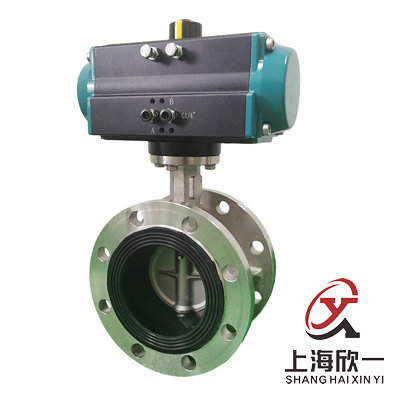

氣動不銹鋼軟密封蝶閥
一、產品簡介：
氣動不銹鋼軟密封蝶閥由軟密封中線法蘭式蝶閥與氣動執行器構成，氣缸具有力矩大開啟速度快的特點，另外再配上電磁閥可以實現對閥門的控制。另外雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，(D641X)氣動蝶閥被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、產品特點：
密封副材料選用不銹鋼和丁晴耐油橡膠配對，使用壽命長。
橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
蝶板采用框架結構，強度高，過流面積大，流阻小。
整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
D641X氣動蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
本閥結構獨特，操作靈活，省力，方便。
三、產品參數：
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN40～500mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.0、1.6MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
|
單作用：7N·M～2668N·M |
閥體材質 |
球墨鑄鐵、 碳鋼、不銹鋼 |
|
工作溫度 |
常溫型：-20℃～80℃（丁晴橡膠O型圈） |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
|
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
四、連接尺寸：
|
|
結構長度 |
外形尺寸（參考值） |
連接尺寸（標準值） |
|||||||||||||||
|
公稱通徑 |
||||||||||||||||||
|
|
|
|
0.6MPa |
1.0 MPa |
1.6 MPa |
|||||||||||||
|
毫米 |
英寸 |
L |
H |
Ho |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
82.5 |
338 |
180 |
65 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
21/ |
112 |
92.5 |
358 |
180 |
65 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
|
80 |
3 |
114 |
100 |
413 |
245 |
72 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
4 |
127 |
110 |
428 |
240 |
72 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
|
125 |
5 |
140 |
125 |
444 |
240 |
72 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
|
150 |
6 |
140 |
142.5 |
553 |
350 |
93 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
|
200 |
8 |
152 |
170 |
678 |
350 |
93 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
|
250 |
10 |
165 |
197.5 |
742 |
550 |
350 |
375 |
335 |
309 |
8-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
|
300 |
12 |
178 |
222.5 |
803 |
600 |
350 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
|
350 |
14 |
190 |
252.5 |
866 |
600 |
350 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
|
