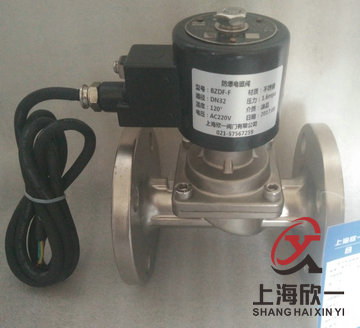

ZDF-F系列法蘭電磁閥
ZDF-F系列法蘭電磁閥
先導活塞式活塞結構，經久耐磨，高溫介質，性能穩定可靠，壓力范圍：品質可靠。應用于熱電廠、熱力廠、鋼鐵廠、石油化工、
水利工程、暖通空調、電鍍涂裝、生物制藥、造紙印染、煤干等行業。
|
操作式
|
常閉
|
通電打開、斷電關閉
|
|||||||||||||
|
常開
|
通電關閉、斷電打開（型號后加“-K”表示）
|
||||||||||||||
|
參數↓型號→
|
BZDF-F
|
||||||||||||||
|
介質溫度
|
1型：≤90℃·2型：≤220℃
|
||||||||||||||
|
介質
|
1型
|
水、柴油、汽油、煤油、空氣、燃?xì)獾瘸匾后w和氣體
|
|||||||||||||
|
2型
|
蒸汽、熱水、導熱油、熱空氣等高溫液體和氣體
|
||||||||||||||
|
通徑
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
||||
|
連接尺寸(G)
|
1-1/2
|
2
|
|||||||||||||
|
壓力（MPa）
|
0.05~1.6
|
0.1~1.6
|
|||||||||||||
|
功率
|
AC：20W、DC：30W
|
AC:35W、DC:50W
|
|||||||||||||
|
電壓偏差
|
允許波動±10%
|
||||||||||||||
|
材料
|
閥體
|
鑄鋼、不銹鋼
|
|||||||||||||
|
密封
|
丁晴橡膠NBR·氟橡膠FKM·聚四氟乙烯PTFE
|
||||||||||||||
|
環境溫度
|
-20~60℃
|
||||||||||||||
|
連接方式
|
內螺紋、法蘭
|
||||||||||||||
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
||||||||||||||
|
使用電壓
|
AC220V 50Hz/60Hz、DC24V·其余根據要求
|
||||||||||||||
|
特殊選配
|
BZDF-F防爆電磁閥
|
BZDF-FX信號反饋
|
BZDF-SF手動功能
|
||||||||||||
|
用于易燃易爆場合
防爆等級:ExmI/IIT4(澆封型)、dIIBT4
|
反饋電磁閥啟閉狀態及介質流動情況的開關信號
|
手動開啟、關閉節省旁通
|
|||||||||||||
|
安裝提示
|
線圈豎直向上
|
||||||||||||||
|
備注
|
常開閥完全打開或關閉，至少需要0.1Mpa的壓差
|
||||||||||||||
|
通徑DN
|
內螺紋連接
|
法蘭連接
|
||||||||||
|
內螺紋
|
外形尺寸
|
外形尺寸
|
法蘭尺寸
|
|||||||||
|
G
|
L
|
H
|
L
|
H
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
||
|
40
|
1-1/2
|
140
|
176
|
200
|
220
|
150
|
110
|
84
|
4-φ18
|
18
|
3
|
|
|
50
|
2
|
162
|
192
|
230
|
235
|
165
|
125
|
99
|
4-φ18
|
20
|
3
|
|
|
65
|
290
|
250
|
185
|
145
|
118
|
4-φ18
|
20
|
3
|
||||
|
80
|
310
|
260
|
200
|
160
|
132
|
8-φ18
|
20
|
3
|
||||
|
100
|
350
|
290
|
220
|
180
|
156
|
8-φ18
|
22
|
3
|
||||
|
125
|
400
|
365
|
250
|
210
|
184
|
8-φ18
|
22
|
3
|
||||
|
150
|
480
|
400
|
285
|
240
|
211
|
8-φ22
|
24
|
3
|
||||
|
200
|
600
|
416
|
340
|
295
|
266
|
12-φ22
|
24
|
3
|
||||
|
250
|
730
|
434
|
405
|
355
|
319
|
12-φ26
|
26
|
4
|
||||
|
300
|
850
|
490
|
460
|
410
|
370
|
12-φ26
|
28
|
4
|
||||
|
350
|
980
|
650
|
520
|
470
|
429
|
16-φ26
|
30
|
4
|
||||
|
