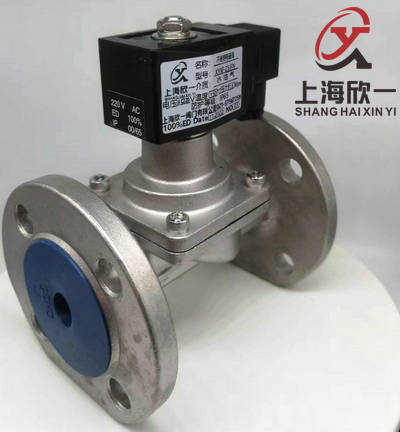

ZCX系列消防電磁閥
一、特點
ZCX消防電磁閥的電磁線圈通電時，動鐵芯被吸合，帶動閥桿上移，彈簧同時被壓縮，使閥桿與閥芯中孔（先導孔）分離，閥 芯上腔的流體瞬間從中孔缷壓，缷壓后閥芯在上下腔壓差的作用下快速向上浮起，電磁閥開啟。電磁閥的線圈斷電時，閥桿在彈簧力的作用下關閉閥芯中孔，并推動 閥芯向下移，封住流體出口，電磁閥關閉。
二、性能參數表
型號：ZCX
閥體材質：黃銅、不銹鋼
工作介質：清水
控制方式：常閉式
公稱通徑：DN15——DN150
閥芯材料：不銹鋼
介質溫度：≤80℃
公稱壓力：1.6Mpa
工作壓差：0.01---1.0Mpa
電源：AC220V DC24V
額定流量系數：4—70Kv
特殊功能：具有反饋信號（定貨時說明）
泄露量：0ml/min
應用范圍
消防及自動噴淋系統控制
三、安裝尺寸
| 型號 | 公稱通徑 DN | 內螺紋 連接G | 長*寬*高 | 啟動功率（W） | 保持功率（W） |
| ZCX15 | 15 | 1/2" | 65*47*116 | AC220V：200 DC24V：60 | AC220V：3 DC24V：15 |
| ZCX20 | 20 | 3/4" | 78*55*147 | ||
| ZCX25 | 25 | 1" | 100*66*174 | ||
| ZCX32 | 32 | 1(1/4)" | 130*94*210 | AC220V：350（475） DC24V：85 | AC220V：10 DC24V：20 |
| ZCX40 | 40 | 1(1/2)" | 135*100*222.5 | ||
| ZCX50 | 50 | 2" | 155*147*237 | ||
| ZCX65 | 65 | 2(1/2)" | 203*170*305 | AC220V：300 DC24V：85 | AC220V：10 DC24V：22 |
| ZCX80 | 80 | 法蘭 | 280*205*427 | ||
| ZCX100 | 100 | 法蘭 | 300*237*485 | ||
| ZCX125 | 125 | 法蘭 | 325*280*535 | AC220V：330 DC24V：85 | AC220V：10 DC24V：20 |
四、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
五、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
