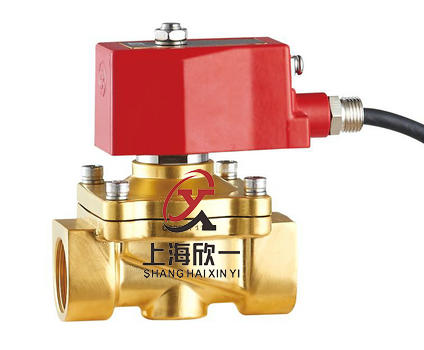

ZCSB系列防爆電磁閥
一、詳細介紹：
適用介質：氣、水、油 及可燃易爆物質
工作壓力：常閉式：0.3~8 Kgf/cm2;
閥體材質：銅、不銹鋼
產品經國家儀器儀表防爆安全監督檢驗站檢測合格，
產品符合GB3836.1-2000、GB3836.2-2000標準，
防爆合格證號為GYB06624X。
二、適用條件：
環境場所：GB3836.1-2000、GB3836.2-2000標準中屬于IIA, IIB級
可燃性氣體且溫度組別T4組的爆炸性場所。
環境溫度：-10~50℃，相對濕度不大于85%
三、技術參數 （銅、常閉）：
|
型號 |
連接尺寸 |
流量孔徑 |
CV 值 |
長L |
高H |
介質溫度 |
工作壓力（壓差） |
額定電壓 |
產品標準 |
防暴標志 |
|
mm |
mm |
mm |
Kgf/cm2 |
|||||||
|
ZCSB-5 |
M10 |
5 |
0.23 |
40 |
118 |
0 ~80℃ (T4≦135℃) |
0.3~8 |
220VAC /50-HZ 110VAC/50HZ DC24V;
上下浮動:±10% |
GB3836.1-2000 |
Ex: DIIBT4
|
|
ZCSB-10 |
G3/8” |
10 |
0.6 |
69 |
140 |
|||||
|
ZCSB-15 |
G1/2” |
15 |
3.73 |
80 |
140 |
|||||
|
ZCSB-20 |
G3/4” |
20 |
7 |
87 |
154 |
|||||
|
ZCSB-25 |
G1” |
25 |
11 |
108 |
166 |
|||||
|
ZCSB-32 |
G1?” |
32 |
14 |
130 |
178 |
|||||
|
ZCSB-40 |
G1?” |
40 |
24.5 |
145 |
182 |
|||||
|
ZCSB-50 |
G2” |
50 |
35 |
177 |
211 |
|||||
|
ZCSB-65F |
法蘭 |
65 |
53 |
254 |
288 |
|||||
|
ZCSB-80F |
法蘭 |
80 |
82 |
278 |
305 |
|||||
|
ZCSB-100F |
法蘭 |
100 |
128 |
350 |
355 |
|||||
|
ZCSB-125F |
法蘭 |
125 |
221 |
425 |
430 |
|||||
|
ZCSB-150F |
法蘭 |
150 |
291 |
455 |
460 |
|||||
|
ZCSB-200F |
法蘭 |
200 |
513 |
560 |
570 |
四、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
五、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
