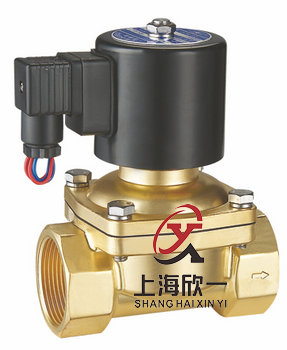

ZCM系列直動式煤氣電磁閥
一、詳細介紹：
適用介質：天然氣 沼氣 煤氣
介質溫度：-5~80℃
動作方式：直動式，分步直動式
工作壓力：常閉式：0~10 kgf/cm2;
常開式：0~6 kgf/cm2
閥體材質：黃銅（鍛造）、不銹鋼（精密鑄造）
膜片式密封，膜片材質：丁腈橡膠（NBR）
線圈保護等級： 鐵殼線圈IP54
特殊訂貨：
※如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質最高溫度可達到130℃；
※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃.
※如在食品機械和飲用水上使用，可在訂貨時提出，使用硅橡膠膜片。
※如您需要工作壓力12 kgf/cm2可在訂貨中提出，需安裝手動裝置的可在訂貨時提出。
※需要法蘭式連接，可在訂貨中提出。有鑲銅法蘭、鋼法蘭和不銹鋼法蘭三種。
二、技術參數 ：
|
型號 |
ZCM-06 |
ZCM-08 |
ZCM-08 |
ZCM-10 |
ZCM-10 |
ZCM-15 |
ZCM-20 |
ZCM-25 |
ZCM-35 |
ZCM-40 |
ZCM-50 |
||
|
螺紋G |
1/8", 1/4" |
1/8", 1/4" |
1/4" |
3/8" |
3/8" |
1/2" |
3/4" |
1" |
1?" |
1?" |
2" |
||
|
通徑 |
mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
||||
|
工作方式 |
直動式 |
分布直動式 |
|||||||||||
|
Cv 值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|||||
|
長L |
mm |
40.5 |
40.5 |
40.5 |
52.5 |
69 |
69 |
73 |
99 |
115 |
120 |
154 |
|
|
高H |
mm |
75 |
75 |
75 |
90 |
117 |
117 |
123.5 |
134.5 |
154 |
162 |
185 |
|
|
介質溫度 |
-5 ~80℃ (-10~130℃) |
||||||||||||
|
工作壓力（壓差）kgf/cm2 |
常閉式：0~10 常開式：0~6 |
||||||||||||
|
最大耐壓力 |
12 |
||||||||||||
|
額定電壓 |
220V AC/50HZ 22VA; 110V AC/50HZ 22VA; DC24V 18W; DC12V 17W ; 上下浮動:±10%,；其他電壓可定制 |
||||||||||||
三、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
