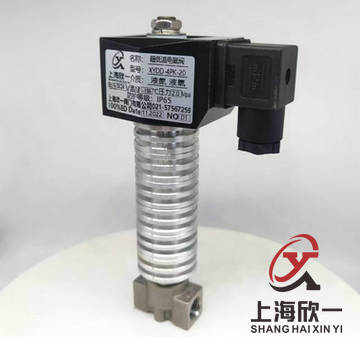

ZCLD系列超低溫電磁閥
|
操作方式
|
常閉
|
通電打開、斷電關閉
|
|||||||||||
|
參數↓型號→
|
ZCLD
|
||||||||||||
|
介質溫度
|
-196℃~+60℃
|
||||||||||||
|
使用介質
|
液氮、液氨、制冷劑等超低溫液體或氣體
|
||||||||||||
|
通徑
|
3
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|||
|
連接尺寸(G)
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2 2
|
2
|
|||||
|
壓力（MPa）
|
0~1.6
|
0.03~1.6
|
|||||||||||
|
關閉時間
|
AC：40W、DC：45W
|
AC：44W、DC30W
|
|||||||||||
|
電壓偏差
|
允許波動±10%
|
||||||||||||
|
材 料
|
閥體
|
不銹鋼
|
|||||||||||
|
密封
|
金屬硬密封
|
||||||||||||
|
環境溫度
|
-20~60℃
|
||||||||||||
|
連接方式
|
內螺紋、法蘭
|
||||||||||||
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
||||||||||||
|
使用電壓
|
AC220V 50Hz/60Hz、DC24V·其余根據要求
|
||||||||||||
|
特殊選配
|
BZCLD防爆電磁閥
|
ZCLD-F
|
|||||||||||
|
用于易燃易爆場合，防爆等級:dIIBT4
|
法蘭連接
|
||||||||||||
|
安裝提示
|
優先采用線圈豎直向上，亦可根據需要安裝
|
||||||||||||
|

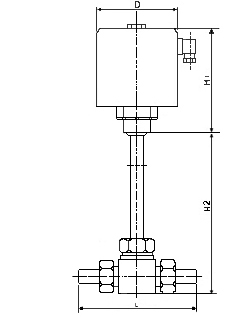

通徑
DN
|
內螺紋接
|
外形尺寸
|
||
|
G
|
L
|
H
|
D
|
|
|
3
|
1/4
|
50
|
310
|
78
|
|
6
|
||||
|
8
|
3/8
|
50
|
310
|
|
|
10
|
||||
|
15
|
1/2
|
54
|
315
|
|
|
20
|
3/4
|
92
|
320
|
|
|
25
|
1
|
110
|
328
|
|
|
32
|
1-1/4
|
120
|
340
|
|
|
40
|
1-1/2
|
140
|
350
|
|
|
50
|
2
|
160
|
365
|
|
三、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
