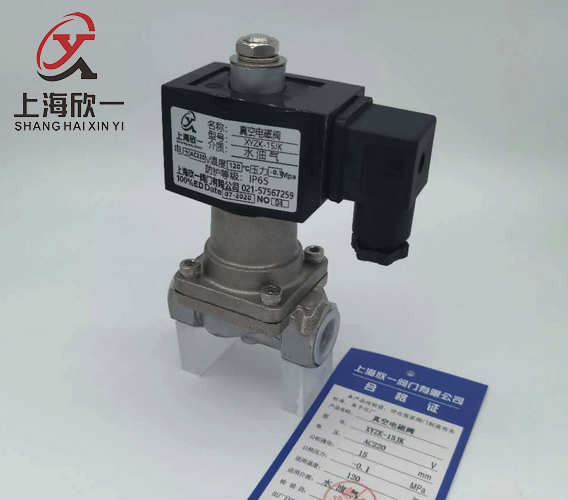

ZCA型真空電磁閥
一、簡介：
ZCA型真空電磁閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。
真空電磁閥適用的工作介質為空氣及非腐蝕性氣體。
二、產品特點：
ZCA型真空電磁閥閥芯均為不銹鋼活塞式，專制線圈，不易燒毀;線圈啟動閥芯同時拉動活塞，閥體安裝方向無限制。密封性能好，零泄漏。
三、技術參數：
| 參數↓ 型號→ | ZCA-1 | ZCA-2 | ZCA-3 | ZCA-4 | ||||
| 工作壓力(Mpa) | -0.1～1.6 | |||||||
| 介質種類 | 空氣、煤氣、真空等 | 過熱蒸汽、高溫汽體 | 水、油、液體 | 高溫水、油 | ||||
| 介質溫度（℃） | ≤60 | ≤220 | ≤60 | ≤220 | ||||
| 電源電壓 | AC220V，其余規格可作特殊訂貨 | |||||||
| 公稱通徑（） | 15 | 20 | 25 | 32 | 40 | 50 | ||
| 流量系數(Kv) | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | ||
| 功率 | AC≤60VA DC≤50W | |||||||

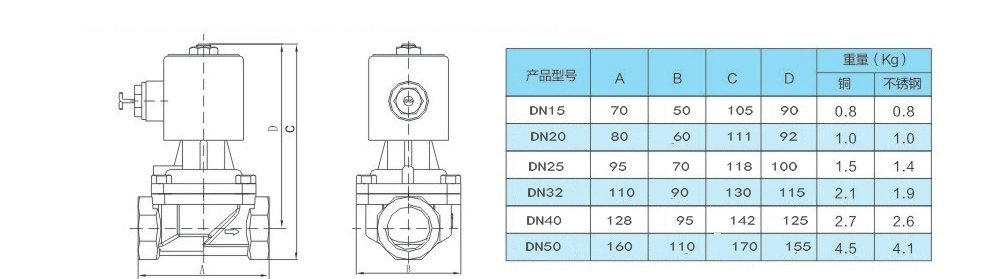

四、ZCA型真空電磁閥產品尺寸：
五、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
六、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
