ZBSF全不銹鋼電磁閥
一、詳細介紹：
ZBSF全不銹鋼電磁閥是工業過程自動化控制系用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的液體介質的通斷或流量調節控制。
蒸汽電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。

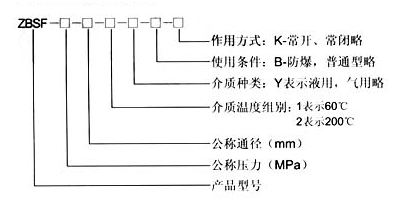

二、型號規格說明
三、主要特點
耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性能良好。
耐熱：電磁部分、密封件全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零情況下也能可靠工作。
四、結構原理
本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥工啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關關閉。
常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊，副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由下下壓差作用向上升起，主閥打開，閥門開啟。
五、技術參數
|
項目
|
說明
|
|||||||||||
|
工作介質
|
腐蝕性流體、超凈流體、食用流體
ZBSF-1：氣體用 ZBSF-1Y：液體用 ZBSF-2：氣體用 ZBSF-1Y：液體用 |
|||||||||||
|
介質溫度（℃）
|
ZBSF-1（1Y）：≤60℃
ZBSF-2（2）：≤280℃ |
|||||||||||
|
公稱壓力（MPa）
|
1.6
|
|||||||||||
|
工作壓差（MPa）
|
0～1.6
|
0.05～1.6
|
||||||||||
|
公稱通徑
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|||||||||||
|
使用壽命
|
按JB/T7352-94規定
|
|||||||||||
|
額定流量系數
|
|
|||||||||||
|
泄漏量
|
按JB/T7352-94·F規定
|
|||||||||||
|
功耗
|
AC≤70VA
|
|||||||||||
|
防爆標志
|
DIIBT4
|
|||||||||||
|
防爆證編號
|
CE991010
|
|||||||||||
|
出線口接頭
|
內螺紋M20×1.5
|
|||||||||||
|
環境溫度
|
-40～+60℃
|
|||||||||||

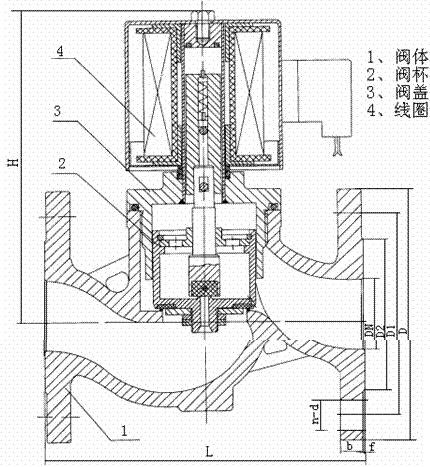

六、外表尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
10
|
115
|
148
|
Φ90
|
Φ60
|
Φ41
|
14
|
2
|
4-Φ14
|
|
15
|
115
|
148
|
Φ95
|
Φ65
|
Φ46
|
14
|
2
|
4-Φ14
|
|
20
|
115
|
148
|
Φ105
|
Φ75
|
Φ56
|
16
|
2
|
4-Φ14
|
|
25
|
125
|
148
|
Φ115
|
Φ85
|
Φ65
|
16
|
3
|
4-Φ14
|
|
32
|
150
|
182
|
Φ140
|
Φ100
|
Φ76
|
18
|
3
|
4-Φ18
|
|
40
|
165
|
182
|
Φ150
|
Φ110
|
Φ84
|
18
|
3
|
4-Φ18
|
|
50
|
190
|
192
|
Φ160
|
Φ125
|
Φ99
|
20
|
3
|
4-Φ18
|
|
65
|
290
|
265
|
Φ185
|
Φ145
|
Φ118
|
20
|
3
|
8-Φ18
|
|
80
|
310
|
276
|
Φ200
|
Φ160
|
Φ132
|
20
|
3
|
8-Φ18
|
|
100
|
350
|
373
|
Φ220
|
Φ185
|
Φ156
|
22
|
3
|
8-Φ18
|
|
125
|
400
|
416
|
Φ250
|
Φ210
|
Φ184
|
22
|
3
|
8-Φ18
|
|
150
|
480
|
440
|
Φ285
|
Φ240
|
Φ211
|
24
|
3
|
8-Φ22
|
七、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。注意：旁路上的閥門平時須關閉。如果電磁閥安裝在支架上，電磁閥的通徑應小于主管道上閥門的通徑。如圖（二）。
4、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
5、不要將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
6、普通型不可在爆炸危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道需安裝上壓力表，以便觀察管道壓力。
八、使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件試凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆炸和泄漏。
|
