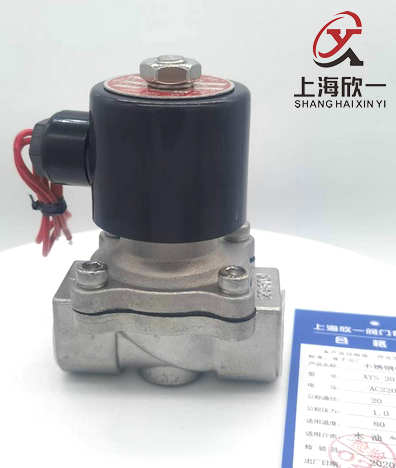

水用不銹鋼電磁閥
一、產品用途：
水用不銹鋼電磁閥適用于以水或液體、氣體為介質，進入液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換二口二位式常閉或常開式。
二、參數：
公稱通徑： DN8-500
原理結構：分步直動式、先導式
閥體材質： 黃銅、SS304、鑄鋼、鑄鐵
密封材料： NBR、FKM（通徑≥15mm）
環境溫度： -10℃～+60℃（防爆型-20℃～+50℃）
流體溫度：-10℃～90℃
適用流體：水、 氣體、液體（無固體雜質）
流體粘度： ≤22mm2/S
連接方式： 內螺紋、法蘭
安裝方式： 水平安裝，線圈向上

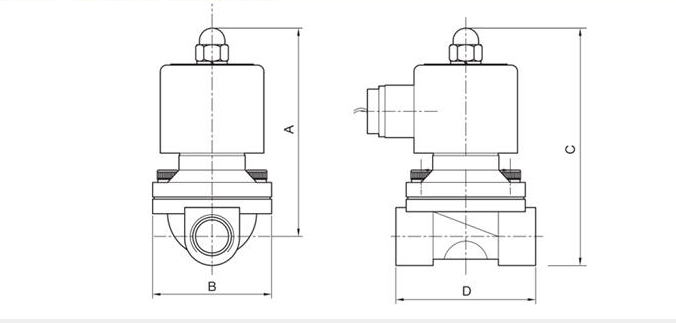

三、技術尺寸：
|
型號 |
XYS-10J |
XYS-15J |
XYS-20J |
XYS-25J |
XYS-32J |
XYS-40J |
XYS-50J |
||
|
螺紋 G |
3/8" |
1/2" |
3/4" |
1" |
1?" |
1?" |
2" |
||
|
通徑 |
mm |
15 |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
Cv 值 |
2.20 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
||
|
長 |
mm |
70 |
70 |
75 |
100 |
115 |
123 |
165 |
|
|
高 |
mm |
111 |
111 |
117 |
124 |
156 |
161 |
176 |
|
|
介質溫度 |
-5 ~80℃ (-10~120℃) |
||||||||
|
工作壓力（壓差） |
kgf/cm2 |
常閉 :0~8; 常開:0~6 |
|||||||
|
額定電壓 |
220VAC/50HZ 22VA; 110VAC/50HZ 22VA; DC24 18W; DC12 17W ; 上下浮動:±10%, 其他電壓可定制 |
||||||||
三、安裝注意事項：
1、安裝前應參閱該產品的說明書,是否符合你的使用要求。
2、管路使用之前應沖洗干凈,介質不清潔的應安裝過濾器,以防止雜質妨礙閥門的正常工作。
3、長時間停用后的電磁閥,應排清凝結物后方便使用;拆洗時各零件要按順序放好再恢復原狀裝好。
4、電磁閥一般是單向工作的,不能反裝,閥上箭頭是管路流體的運動方向,必須保持一致。
5、電磁閥在結冰場所重新工作時應加熱處理,或設置保溫措施。
6、電磁閥安裝一般閥體水平,線圈垂直向上,有部分產品可以任意安裝,但在條件允許時最好垂直,以增長使用壽命。
7、電磁線圈引出線(連接器)連接好后,應確認是否牢固,聯接電器元件觸點不應抖動,松動將引起電磁閥不工作。連續要生產工作的電磁閥,最好采用旁路,便于檢修,不影響生產。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
