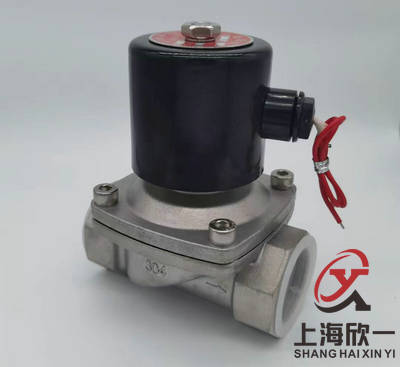

不銹鋼直動式電磁閥
一、詳細介紹：
適用介質：液體、水、熱水、氣、油、微酸、堿等
介質溫度：-5~80℃
動作方式：分步直動式
工作壓力：常閉式：0~8kgf/cm2;
常開式：0~6 kgf/cm2
閥體材質：黃銅（鍛造）
膜片式密封，膜片材質：丁腈橡膠（NBR）
線圈保護等級：鐵殼線圈IP54
特殊訂貨：
※如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質最高溫度可達到130℃；
※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃。
※需要法蘭連接可在訂貨時說明。
二、技術參數 （常閉）：
|
型號 |
XYS-10J |
XYS-15J |
XYS-20J |
XYS-25J |
XYS-32J |
XYS-40J |
XYS-50J
|
||
|
螺紋 G |
3/8" |
1/2" |
3/4" |
1" |
1?" |
1?" |
2" |
||
|
通徑 |
mm |
15 |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
Cv 值 |
2.20 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
||
|
長 |
mm |
70 |
70 |
75 |
100 |
115 |
123 |
165 |
|
|
高 |
mm |
111 |
111 |
117 |
124 |
156 |
161 |
176 |
|
|
介質溫度 |
-5 ~80℃ (-10~130℃) |
||||||||
|
工作壓力（壓差） |
kgf/cm2 |
常閉 :0~8; 常開:0~6 |
|||||||
|
額定電壓 |
220VAC/50HZ 22VA; 110VAC/50HZ 22VA; DC24 18W; DC12 17W ; 上下浮動:±10%, 其他電壓可定制 |
||||||||
三、安裝注意事項：
1、安裝前應參閱該產品的說明書,是否符合你的使用要求。
2、管路使用之前應沖洗干凈,介質不清潔的應安裝過濾器,以防止雜質妨礙閥門的正常工作。
3、長時間停用后的電磁閥,應排清凝結物后方便使用;拆洗時各零件要按順序放好再恢復原狀裝好。
4、電磁閥一般是單向工作的,不能反裝,閥上箭頭是管路流體的運動方向,必須保持一致。
5、電磁閥在結冰場所重新工作時應加熱處理,或設置保溫措施。
6、電磁閥安裝一般閥體水平,線圈垂直向上,有部分產品可以任意安裝,但在條件允許時最好垂直,以增長使用壽命。
7、電磁線圈引出線(連接器)連接好后,應確認是否牢固,聯接電器元件觸點不應抖動,松動將引起電磁閥不工作。連續要生產工作的電磁閥,最好采用旁路,便于檢修,不影響生產。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
