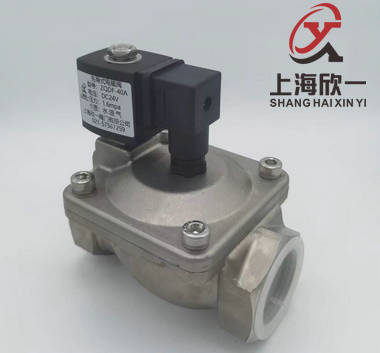

不銹鋼先導式電磁閥
一、詳細介紹：
適用介質：液體、水、氣體，油 （20CST以下）
介質溫度：-5 ~ 80℃
動作方式：先導式
工作壓力：常閉式：0.3~12 kgf/cm2
常開式：0.3~8 kgf/cm2
閥體材質：不銹鋼（精密鑄造）
膜片式密封，膜片材質丁腈橡膠（NBR）
線圈保護等級：塑封線圈IP65
特殊訂貨：
※如您需要工作壓力16 kgf/cm2可在訂貨中提出
※如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質最高溫度可達到130℃；
※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃.
二、技術參數（常閉）
|
型號 |
XYXD-15 |
XYXD-20 |
XYXD-25 |
XYXD-32 |
XYXD-40 |
XYXD-50 |
||
|
螺紋G |
1/2" |
3/4" |
1" |
1?" |
1?" |
2" |
||
|
流量孔徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
Cv 值 |
3.73 |
7 |
11.1 |
14 |
24.5 |
35 |
||
|

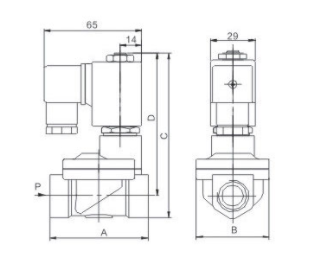

長A |
mm |
70 |
80 |
95 |
110 |
128 |
160 |
|
|
高C |
mm |
105 |
111 |
118 |
130 |
142 |
170 |
|
|
介質溫度 ℃ |
-5 ~ 80℃ |
|||||||
|
工作壓力（壓差） |
bar |
常閉式:0.3~12 常開式: 0.3~8 |
||||||
|
最大耐壓力 |
bar |
16 |
||||||
|
額定電壓 |
220V AC/50 HZ 27VA; 110V AC/60HZ 28VA; DC24V 12 W; DC12V 14W ; 上下浮動:±10%；其他電壓可定制
|
|||||||
五、安裝與維護
1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。
2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。
3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線
4、電磁閥安裝前應將管路內部清洗干凈。
5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。
6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
7、電磁閥水平安裝最佳，(線圈在上)。
8、非電氣人員不得拆卸電磁閥電氣部件。
六、常見故障診斷及處理
1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。
2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除
3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
|
