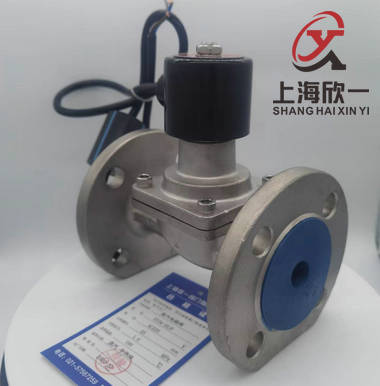

不銹鋼活塞式電磁閥

商品詳情

商品詳情

一、簡介：

不銹鋼活塞式電磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。廣泛應用于景觀噴泉、船舶重工、石油化工、給排水、清洗設備、水廠、管道介質自動化控制、消防及自動噴淋系統控制等領域。

二、主要技術參數：

產品名稱：	不銹鋼活塞式電磁閥
產品型號：	XYXF
規格尺寸：	DN10-1100mm
原理結構：	活塞式
控制方式：	常開、常閉、自保持
閥體材質：	不銹鋼304、316、2205、310S
閥芯材質：	不銹鋼304
壓力范圍：	0~（1.6、2.5、6.4、6.4、10、20、25）Mpa
溫度范圍：	（-200、-100、-50）～（+120、+200、+250+350）℃
工作環境溫度：	-10-+50℃ -40-+80℃
線圈工作溫度：	<+50℃、<+85℃
適用介質：	氣、水、油、蒸汽、燃?xì)?、腐蝕性流體
電源電壓：	DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V； AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接線方式：	接線座式、引線式、插頭式
介質粘度：	小于50CSt （大于50時需定制）
連接方式：	法蘭、內螺紋、外螺紋、卡套
泄漏量：	零
備注：	特殊型可定制

三、工作原理：

常閉型：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開型：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。

注意：

1、先導式活塞電磁閥要求通過電磁閥的介質一定要有壓力的（介質沒有壓力不適合用這種閥），我們這邊的電磁閥是要保證介質有0.1公斤的壓力,才能正常工作。

2、先導式活塞電磁閥主活塞打開的力的來源有二處,一個是通電之后,產生的磁力,第二個是介質的壓力推動。

這兩個力是必須同時存在,才能保證先導活塞式電磁閥的正常工作,缺一不可。

四、安裝與維護

1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。

2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。

3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線

4、電磁閥安裝前應將管路內部清洗干凈。

5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。

6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。

7、電磁閥水平安裝最佳，(線圈在上)。

8、非電氣人員不得拆卸電磁閥電氣部件。

五、常見故障診斷及處理

1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。

2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除

3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
