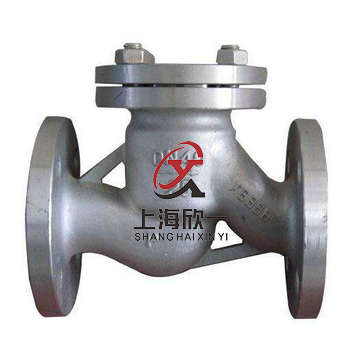

不銹鋼升降式止回閥
不銹鋼升降式止回閥簡介：
不銹鋼升降式止回閥H41W-16P廣泛應用于化工、電力、石油天然氣、紡織、冶金、水利等領域，閥瓣為升降式結構，在管道設備上起防止介質倒流的作用。本產品適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置，依靠閥瓣自重和流體壓差實現自動阻止流體倒流。
不銹鋼升降式止回閥性能參數：
|
閥體材料 |
公稱壓力 (MPa) |
工作溫度 (℃) |
適用介質 |
|
|
碳 鋼 |
1．6-6．4 |
≤425 |
水、油品、蒸汽 |
|
|
10．0、16．0 |
≤450 |
／ | ||
|
不銹鋼 |
P |
1．6-16．0 |
≤200 |
硝酸類 |
|
R |
／ | ／ |
醋酸類 |
|
|
鉻鎳鈦 |
PI |
1．6-6．4 |
≤550 |
石油、石油產品 |
|
鉻鉬鋼 |
1．6-16．0 |
≤550 |
油 |
|
不銹鋼升降式止回閥技術圖紙及結構尺寸：
|
稱壓力 PN |
公稱通徑 DN |
主要連接尺寸 |
外形 尺寸 |
||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
|
