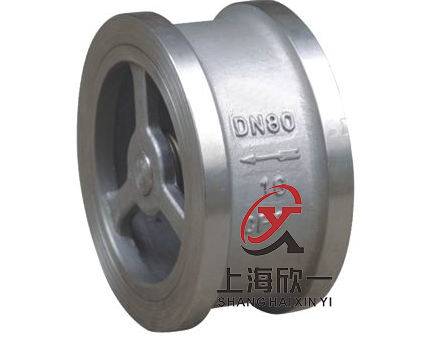

不銹鋼對夾升降式止回閥
產品簡介：
環一產H71W不銹鋼對夾升降式止回閥的閥瓣是有上下升降而完成關閉和開啟，當介質進入閥內閥瓣受介質的壓力而上升大開，介質壓力歸零時閥瓣手彈簧的壓力而自動關閉，所以也可稱做彈簧式止回閥。
性能參數：
|
型號 |
公稱壓力PN(MPa) |
試驗壓力PS(MPa) |
工作溫度(℃) |
適用介質 |
|
|
殼體 |
密封 |
||||
|
H71W-16T |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸體、油品等 |
|
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
|
|
H71W-25H |
≤300 |
||||
|
H71W-25P |
≤200 |
硝酸等腐蝕性介質 |
|||
|
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸體、油品等 |
|
H71W-40P |
≤200 |
硝酸等腐蝕性介質 |
|||
主要零部件材料：
|
規格型號 |
閥體 |
閥瓣 |
彈簧 |
|
H71H-16Q、H71H-25Q |
QT400-15 |
25 |
50CrCA |
|
H71W-25H、H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
|
H71W-16P、H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
技術圖紙及外形結構尺寸：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
結構長度 |
長系列 |
25 |
31.5 |
35.5 |
40 |
45 |
56 |
63 |
71 |
80 |
110 |
125 |
160 |
|
短系列 |
16 |
19 |
22 |
28 |
31.5 |
40 |
46 |
50 |
60 |
90 |
105 |
140 |
|
注意：如用戶沒有指定哪種系列，公司都以短系列報價及生產。
|
