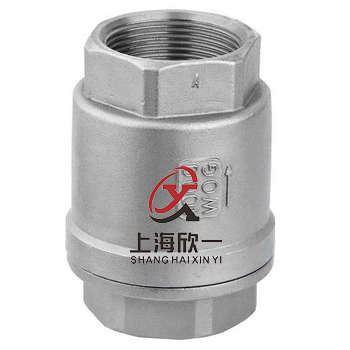

不銹鋼內螺紋立式止回閥
一、產品簡介：
不銹鋼內螺紋立式止回閥與法蘭立式止回閥結構一樣，不一樣的地方就是連接形式。本產品采用螺紋（絲扣）連接，閥瓣為上下升降做啟閉作用，主要安裝于立式管道上，起防止介質逆流的作用。不銹鋼內螺紋立式止回閥H12W-16P整體采用了優質不銹鋼304、304L、316、316L等材料，具有很好的防腐性能。
不銹鋼內螺紋立式止回閥_H12W-16P性能參數：
| 技術參數 | 壓力等級 | ||||||||||
| 16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
| 工作壓力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
| 試驗壓力（M） | 強度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
| 密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
| 介質 | 水、油等 | ||||||||||
| 溫度 | ≤120℃ | ||||||||||
二、結構及連接尺寸：
| 公稱通徑 DN（mm） | ZG | H | L |
| 15 | 1/2 | 73 | 43 |
| 20 | 3/4 | 85 | 48 |
| 25 | 1 | 95 | 55 |
| 32 | 1-1/4 | 113 | 73 |
| 40 | 1-1/2 | 138 | 86 |
| 50 | 2 | 156 | 98 |
使用須知及售后服務：
1.在安裝本產品前應清洗閥門及管道內的污垢，確定干凈后方可安裝使用。
2.在安裝時應嚴格按照閥門標牌或合格證上的規格、壓力、溫度、材質等使用范圍，不可超越使用范圍安裝。
永嘉縣環一閥門有限公司出廠的產品一律保質期為一年，在這期限內如果是質量問題，經查實我方鄭重承諾包換、包修，以及在產品來回的運輸當中產生所有費用有我公司全部承擔。
|
