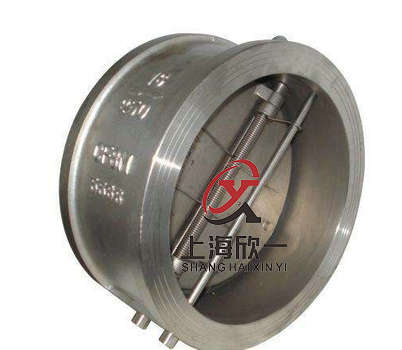

不銹鋼對夾雙瓣止回閥
產品簡介：
不銹鋼對夾雙瓣止回閥H76W型號產品的閥瓣采用雙閥板設計,故稱雙瓣止回閥,也叫對夾式雙瓣止回閥.本產品廣泛應用于化工、電力、石油天然氣、冶金、紡織等領域,起防止介質倒流的作用.不銹鋼對夾雙瓣止回閥H76W型號產品屬于自力式閥門，當介質進如閥內，閥瓣受介質的壓力而自動打開，當壓力恢復到零界時，閥瓣受彈簧的壓力而自動關閉。
不銹鋼對夾雙瓣止回閥H76W產品型號分別有H76W-10P、H76W-16P、H76W-25P、H76W-40P、H76W-10R、H76W-16R、H76W-25R、H76W-40R、H76W-10C、H76H-10C、H76H-16C、H76H-25C、H76H-40C等系列產品。
性能參數特點：
型號
公稱壓力PN(MPa)
強度試驗壓力(MPa)
密封試驗壓力(MPa)
適用溫度
適用介質
H76W-10P
1.0
1.5
1.1
≤80℃
清水
污水
H76W-16P
1.6
2.4
1.76
主要零部件材料：
|
零件名稱 |
閥體 |
閥瓣 |
閥桿 |
彈簧 |
閥座 |
|
材料 |
不銹鋼、鑄鋼 |
不銹鋼、碳鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
外形結構及連接尺寸
|
公稱通徑DN(mm) |
L(mm) |
H(mm) |
D(mm) |
|
|
1.0MPa |
1.6MPa |
|||
|
50 |
43 |
60 |
105 |
105 |
|
65 |
46 |
73 |
124 |
124 |
|
80 |
64 |
89 |
142 |
142 |
|
100 |
64 |
110 |
162 |
162 |
|
125 |
70 |
141 |
192 |
192 |
|
150 |
76 |
168 |
218 |
218 |
|
200 |
89 |
219 |
272 |
273 |
|
250 |
114 |
273 |
328 |
328 |
|
300 |
114 |
324 |
378 |
384 |
|
350 |
127 |
356 |
438 |
444 |
|
400 |
140 |
418 |
489 |
495 |
|
450 |
152 |
457 |
540 |
555 |
|
500 |
152 |
526 |
594 |
616 |
|
600 |
178 |
626 |
695 |
734 |
|
700 |
229 |
672 |
810 |
804 |
|
800 |
241 |
778 |
916 |
910 |
|
900 |
241 |
878 |
1016 |
1010 |
|
1000 |
300 |
914 |
1124 |
1128 |
使用須知與維護：
1.在安裝閥門前應清洗閥門及管道內的污垢、確保沒有顆粒等雜質，以免進入閥內影響密封效果。
2.安裝時應認真核對閥門與管道之間的使用范圍，如溫度、壓力、尺寸、介質。
3.本產品為對夾式連接，安裝時由兩片法蘭夾住閥門用螺栓和螺母加以固定。
4.安裝好后，在運行過程中應經常檢查閥門使用是否正常，經常在閥桿之間加入潤滑油。
|
