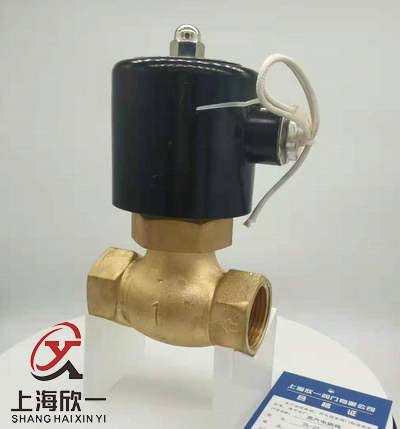

全銅蒸汽電磁閥
全銅蒸汽電磁閥分為鍋爐蒸汽-飽和蒸汽 、熱電廠出來的蒸汽-過熱蒸汽兩種。全銅蒸汽電磁閥廣泛地應用紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理和科研部門以及浴室、食堂、空調等自控系統。
一、詳細介紹：
二、產品用途：
全銅蒸汽電磁閥適用于以蒸汽為加熱介質的加熱器、散熱器、干燥機及紡織定型機、蒸染機、煙草真空回潮機、蔬菜烘干機等成套設備的蒸汽管跟進行二位式自動和遠程通斷切換，實現溫度自動控制。
結構特點：
電磁先導式二次開閥結構，DN 100以上采用三次開閥結構，體積小，功率小。
導閥與主閥之間有良好的隔熱和緩沖構件。
選用耐溫、耐腐蝕優質磁性材料，活塞式及模壓成型聚氟乙烯閥口密封，高性能、長壽命。
型式：常閉式。
|
型號 |
XYZQ-10 |
XYZQ-15 |
XYZQ-20 |
XYZQ-25 |
XYZQ-35 |
XYZQ-40 |
|
|
|
螺紋G |
3/8" |
1/2" |
3/4" |
1" |
1?" |
1?" |
|
|
|
通徑 |
mm |
17 |
20 |
35 |
|
|||
|
Cv 值 |
4.8 |
12 |
22 |
|
||||
|

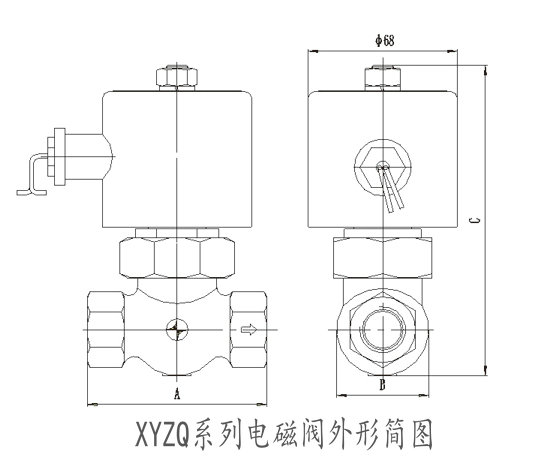

長L |
mm |
82 |
91 |
112 |
|
|||
|
高H |
mm |
146 |
162 |
185 |
|
|||
|
工作壓力（壓差） |
kgf/cm2 |
0.5~ 16 |
||||||
|
最大耐壓力 |
kgf/cm2 |
20 |
||||||
|
介質溫度℃ |
-5 ~ 180℃（US：200℃） |
|||||||
|
額定電壓 |
220VAC/50HZ 48VA; 110 VAC:/50HZ 60VA; DC24 30W; 上下浮動:±10%,其他電壓可已定制 |
|||||||
三、安裝與維護
1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。
2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。
3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線
4、電磁閥安裝前應將管路內部清洗干凈。
5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。
6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
7、電磁閥水平安裝最佳，(線圈在上)。
8、非電氣人員不得拆卸電磁閥電氣部件。
四、常見故障診斷及處理
1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。
2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除
3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
|
