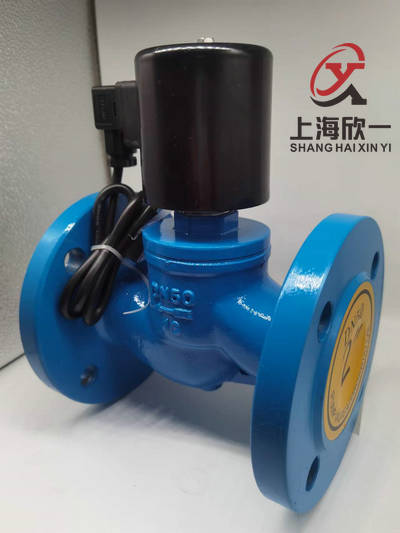

鑄鋼蒸汽電磁閥
一、用途
鑄鋼蒸汽電磁閥適用范圍于以蒸汽為加熱介質，進行溫度自動控制的執行機構?？蓪φ羝訜崞?、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制區。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。
主要技術參數：
| 產品名稱： | 鑄鋼蒸汽電磁閥 |
| 產品型號： | XYZQ |
| 規格尺寸： | DN1-500mm |
| 原理結構： | 先導活塞式 |
| 控制方式： | 常開、常閉、自保持 |
| 閥體材質： | 鑄鋼 |
| 閥芯材質： | 不銹鋼304/鑄鋼 |
| 壓力范圍： | 1.6mpa、2.5mpa、4.0mpa、10.0mpa…… |
| 溫度范圍： | （0）～（+180、+300+400+500+600+700）℃ |
| 工作環境溫度： | -10-+50℃ -40-+80℃ |
| 線圈工作溫度： | <+50℃、<+85℃ |
| 適用介質： | 蒸汽 導熱油 熱水等高溫介質 |
| 電源電壓： |
DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
|
| 接線方式： | 接線座式、引線式、插頭式 |
| 介質粘度： | 小于50CSt （大于50時需定制） |
| 連接方式： | 法蘭、內螺紋、外螺紋、卡套 |
| 泄 漏 量： | 零 |
| 備 注： | 特殊型可定制 |
三、性能特點：
9，一種具有外套型密封活塞環和具有高性能組合型密封活塞環的電磁閥。
四、結構原理
鑄鋼蒸汽電磁閥是由副閥和主閥兩大部件構成的先導式二次開閥的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，在斷電常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，工作介質硬可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥又呈關閉狀態。常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封主閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥打開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。
五、安裝與維護
1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。
2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。
3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線
4、電磁閥安裝前應將管路內部清洗干凈。
5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。
6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
7、電磁閥水平安裝最佳，(線圈在上)。
8、非電氣人員不得拆卸電磁閥電氣部件。
六、常見故障診斷及處理
1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。
2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除
3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
|
