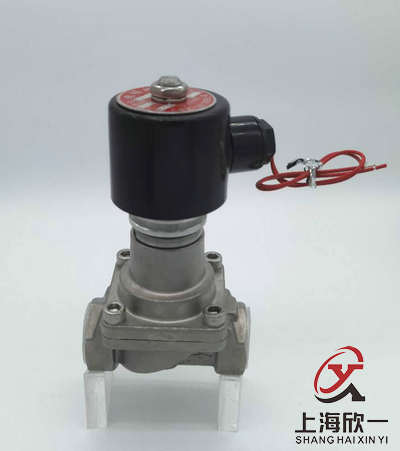

高溫蒸汽電磁閥

商品詳情

一、簡介：

高溫蒸汽電磁閥適用于以蒸汽為加熱介質的加熱器、散熱器、干燥機及紡織定型機、蒸染機、真空回潮機、蔬菜烘干機等成套設備的蒸汽管路進行二位式自動和遠程自動化控制。

二、主要技術參數：

產品名稱：	高溫蒸汽電磁閥
產品型號：	XYGW
規格尺寸：	DN1-500mm
原理結構：	先導活塞式
控制方式：	常開、常閉、自保持
閥體材質：	鑄鋼、不銹鋼304、316
閥芯材質：	不銹鋼304
壓力范圍：	1.6mpa、2.5mpa、4.0mpa、6.4mpa、10.0mpa
溫度范圍：	200℃、250℃、300℃、350℃、400℃、450℃、600、700……
工作環境溫度：	-10-+50℃ -40-+80℃
線圈工作溫度：	<+50℃、<+85℃
適用介質：	高溫氣體，高溫導熱油，高溫蒸汽……
電源電壓：	DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V； AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接線方式：	接線座式、引線式、插頭式
介質粘度：	小于50CSt （大于50時需定制）
連接方式：	法蘭、內螺紋、外螺紋、卡套
泄漏量：	零
備注：	特殊型可定制

三、性能特點：

1，電磁閥閥芯均為不銹鋼材料、活塞式結構，抗動作疲勞性強。

2，活塞環設計結構更有科學性，采用特殊材料制造，不會被介質中的雜質卡死，

動作密封性能高、壽命長。

3，金屬活塞與金屬閥腔不產生直接摩擦，不會被卡住，閥體的安裝方向無限制。

4，專制線圈，線圈不易燒毀。

5，合理的密封材料和結構，密封性能更好。

6，長期停止動作后重新啟動，動作同樣靈敏。

7，接口尺寸通常為國家或國際標準，客戶可定制特殊接口。

8，使用常規產品壽命長達100萬次以上。

9，一種具有外套型密封活塞環和具有高性能組合型密封活塞環的電磁閥。

10，耐溫最高可達到700℃。

四、工作原理：

常閉高溫蒸汽電磁閥工作原理：

線圈通電后：銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。

線圈斷電后：電磁力消失，銜鐵因自重下落復位，同時依靠介質壓力，主副閥得以緊密關閉。

常開高溫蒸汽電磁閥工作原理：

線圈通電后：由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯推動主閥閥杯下，壓緊主閥閥座，閥門關閉。

線圈斷電時：電磁吸力為零，副閥閥塞和動鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。

五、安裝與維護

1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。

2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。

3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線

4、電磁閥安裝前應將管路內部清洗干凈。

5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。

6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。

7、電磁閥水平安裝最佳，(線圈在上)。

8、非電氣人員不得拆卸電磁閥電氣部件。

六、常見故障診斷及處理

1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。

2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除

3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
