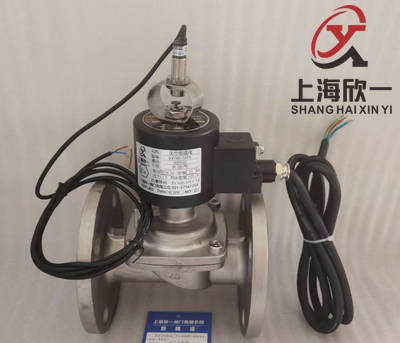

帶信號蒸汽電磁閥

商品詳情

商品詳情

一、簡介：

帶信號蒸汽電磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。帶信號蒸汽電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。用于軍工、航天、船舶重工、核工業、石化、電力、化學、輕工、機械、科研、干燥設備、食品、醫療、清洗設備、管道介質自動化控制等領域。

二、主要技術參數：

產品名稱：	法蘭蒸汽電磁閥
產品型號：	XYZQ-X
規格尺寸：	DN1-500mm
原理結構：	直動活塞式、先導活塞式
控制方式：	常開、常閉、自保持
閥體材質：	鑄鋼、不銹鋼304、316
閥芯材質：	不銹鋼304
壓力范圍：	1.6mpa、2.5mpa、4.0mpa、10.0mpa……
溫度范圍：	（--200、-100、-50）～（+120、+200、+300+400+500+600+700）℃
工作環境溫度：	-10-+50℃ -40-+80℃
線圈工作溫度：	<+50℃、<+85℃
適用介質：	導熱油、蒸汽、高溫氣體等
電源電壓：	DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V； AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接線方式：	接線座式、引線式、插頭式
介質粘度：	小于50CSt （大于50時需定制）
連接方式：	法蘭、內螺紋、外螺紋、卡套
泄漏量：	零
備注：	特殊型可定制

三、性能特點：

1，電磁閥閥芯均為不銹鋼材料、活塞式結構，抗動作疲勞性強。

2，活塞環設計結構更有科學性，采用特殊材料制造，不會被介質中的雜質卡死，

動作密封性能高、壽命長。

3，金屬活塞與金屬閥腔不產生直接摩擦，不會被卡住，閥體的安裝方向無限制。

4，專制線圈，線圈不易燒毀。

5，合理的密封材料和結構，密封性能更好。

6，長期停止動作后重新啟動，動作同樣靈敏。

7，接口尺寸通常為國家或國際標準，客戶可定制特殊接口。

8，使用常規產品壽命長達100萬次以上。

9，一種具有外套型密封活塞環和具有高性能組合型密封活塞環的電磁閥。

10，耐溫最高可達到700℃。

四、工作原理：

常閉型：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開型：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。

注意：

1、先導式活塞電磁閥要求通過電磁閥的介質一定要有壓力的（介質沒有壓力不適合用這種閥），我們這邊的電磁閥是要保證介質有0.1公斤的壓力,才能正常工作。

2、先導式活塞電磁閥主活塞打開的力的來源有二處,一個是通電之后,產生的磁力,第二個是介質的壓力推動。

這兩個力是必須同時存在,才能保證先導活塞式電磁閥的正常工作,缺一不可。

五、安裝與維護

1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。

2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。

3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線

4、電磁閥安裝前應將管路內部清洗干凈。

5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。

6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。

7、電磁閥水平安裝最佳，(線圈在上)。

8、非電氣人員不得拆卸電磁閥電氣部件。

六、常見故障診斷及處理

1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。

2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除

3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
